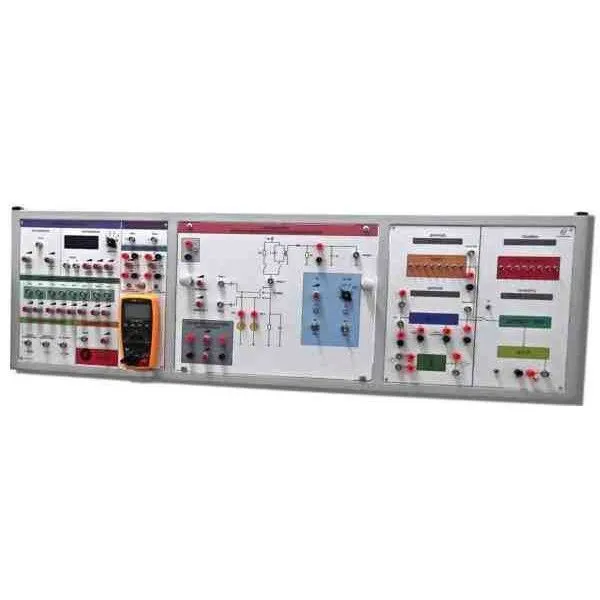

Установка "Теория электрической связи - 2" ЭЛБ-150.001.02 формирует одно рабочее место для двух-трех студентов и обеспечивает проведение серии экспериментов учебного лабораторного практикума дисциплин «Теория электрической связи», «Основы радиоэлектроники», «Прикладная электроника» и смежных дисциплин.

Лабораторная установка конструктивно выполнена в виде модульной конструкции, представляющей собой базовый модуль и комплект сменных блоков. Лабораторная установка включает все необходимые для выполнения цикла лабораторных работ элементы и устройства.


Встроенный USB осциллограф с русифицированным программным обеспечением позволяет:
- выводить в одних координатных осях 2 измерительного канала;
- строить фигуры Лиссажу;
- производить анализ спектра;
- производить математические операции между каналами;
- производить измерение амплитуды, частоты, среднеквадратического значения сигнала;
- сохранять массив данных из буфера для последующего анализа;
- производить экспорт осциллограмм в графические форматы;

Сменные блоки:
- Сменный блок «Дискретизация сигналов» содержит – дискретизатор, переключатель фиксированных частот дискретизации (3, 6, 12, 24 и 48кГц) и 3 ФНЧ четвертого порядка на операционных усилителях с частотами среза 3, 6 и 12 кГц. Особенностью блока является выбор, как частот сигнала, так и частот дискретизации, облегчающее наблюдение на осциллографе дискретизированных сигналов.
- Сменный блок «Модулятор-демодулятор» обеспечивает возможность получения и детектирования сигналов с амплитудной и угловой модуляцией и манипуляцией, оценивать помехоустойчивость разных видов модуляции.
- Сменный блок «Помехоустойчивое кодирование» позволяет изучать принципы работы кодера и декодера циклического кода, наблюдать за процессом обнаружения и исправления ошибок, оценивать помехоустойчивость кода (7,4).
- Сменный блок «Преобразование сигналов в нелинейных цепях» позволяет подробно изучать такие преобразования в радиотехнике, как изменение формы и спектра сигналов нелинейной безынерционной цепью, нелинейное резонансное усиление, умножение частоты, преобразование частоты, амплитудную модуляцию и детектирование АМ сигналов.
- Сменный блок «Частотный модем» содержит частотный модулятор на генераторе управляемым напряжением и частотный детектор на специализированной интегральной микросхеме.
- Сменный блок «Исследование LC и RC автогенераторов» содержит LC и RC автогенераторы различных типов.
- Сменный блок «Линейные и нелинейные звенья» содержит линейные цепи (ФНЧ с частотами среза 3 и 6 кГц; ПФ с центральной частотой 6 кГц и полосой пропускания 0.5 кГц), нелинейные безынерционные цепи, а также сумматор для исследования синтеза сигналов методом сложения гармоник.

Лабораторный стенд «Теория электрической связи»

*
Цена: по запросу
*
