Установка "Растяжение и изгиб" (EX150)

Установка "Растяжение и изгиб" (EX150)

Педагогические Цели :
Манипуляции на этой скамейке позволяют выполнять :
Изучение тяги :

Определение модуля продольной упругости из трех материалов (сталь, легкий сплав, ПВХ)
Определение влияния сечения путем измерения на два образца из легкого сплава
Изучение изгиба
Определение влияния расстояния между опорами
Определение влияния момента инерции изгиба
Определение влияния материала (стальные балки и легкие сплавы)


Техническое описание :

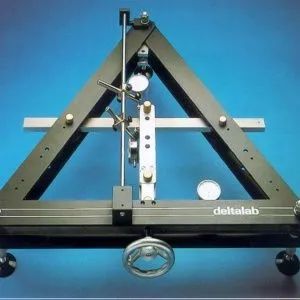

Эта скамья состоит из треугольной стойки, которая сидит на столе. Он позволяет при растягивании получать образцы длиной около 400 мм (включая кусочки), а при изгибе использовать два расстояния между опорами 400 и 500 мм. Полезный ход составляет около 25 мм. Усилие, приложенное в ходе испытания, определяется измерением стрелки динамометрического стержня. Комплект откалиброван на заводе. Измерение удлинения образцов и стрелок балок осуществляется с помощью циферблатных компараторов.
Испытательный стенд поставляется с набором из 4 образцов (алюминий сечение 1x20mm и 2x20mm, сталь раздел 1x20mm и ПВХ раздел 2x20mm), набор из 2 балок( алюминий и сталь раздел 2x20mm 15x30mm) и два циферблатных компаратора

Техническая и педагогическая документация.


Многие дополнительные приложения доступны вокруг этой скамьи, которая стала обязательным стандартом в качестве ручной испытательной машины.

Параметры :

EX151 система сбора и обработки данных
Система сбора и обработки данных является дополнением, которое адаптируется к изгиб тянуть стенд

EX150. Он вводит информатику в эксперименты, предназначенные для того, чтобы учащиеся получили физическое чувство эластичности материалов и прочности механических конструкций. Для использования EX151 требуется EI616 и ПК.
*
Цена: по запросу
*
