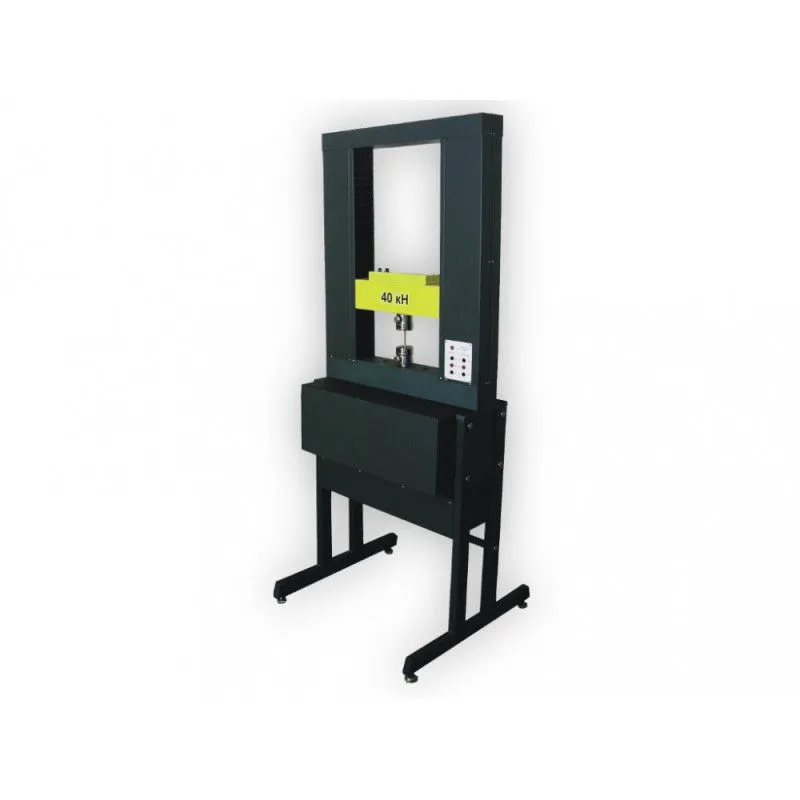

Машина испытательная учебная МИ-40У

Машина испытательная учебная МИ-40У

Машина  испытательная МИ-40У испытательная предназначена для исследования материалов на растяжение и сжатие с максимальным усилием 40 кН.

Машина позволяет снимать зависимость усилия от деформации образцов различной формы и материалов.


ашина устанавливается на полу на ногах и состоит из:

  • силовой рамы (станины)
  • нагружающего устройства с приводами, датчиками усилия, линейного перемещения траверсы и встроенным блоком управления
  • устройства аварийного отключения двигателя при достижении траверсой крайних точек
  • захватно-опорные приспособления

Машина работает совместно с ПЭВМ типа IBM PC с использованием стандартного интерфейса RS-232 (в состав машины не входит и поставляется по отдельной заявке). Системные требования к ПЭВМ - любая, работающая под операционными системами Windows 9х/Ме/XP/W7, и имеющая свободный Com-порт, разрешение монитора не менее чем 800х600 точек.

Встроенный блок управления машины совместно с ПЭВМ обеспечивает:

  • измерение и отображение значения линейного перемещения траверсы
  • измерение и отображение значения текущей силы
  • регулирование и отображение значения скорости перемещения траверсы
  • установка и отображение значения предельного усилия
  • автоматическую остановку привода при достижении предельной силы
  • автоматическую остановку привода при достижении конечного положения траверсы
  • построение графика зависимости усилия от деформации

В паспорте на машину приведен протокол обмена данными между машиной и ПЭВМ, что позволяет пользователю разработать собственное программное обеспечение в соответствии со своими потребностями. Для получения демонстрационной версии программного обеспечения необходимо сделать запрос.

Габариты: 1600х600х350 мм
Масса: не более 170 кг
Электропитание: от сети переменного тока 220В, 50Гц
Потребляемая мощность: не более 550 ВА
Наибольшая предельная нагрузка, кН, не менее: 40
Ширина рабочего пространства, мм, не менее: 320
Наибольшее расстояние между торцами устройств для крепления захватов, включая рабочий ход активного захвата, мм, не менее: 420
Скорость перемещения активного захвата, мм/мин: 0,5...60
Цена единицы наименьшего разряда при измерении линейного перемещения, мкм: 1
Абсолютная погрешность при измерении линейного перемещения: ±5 ед. мл. разряда
Относительная погрешность измерения нагрузки растяжения (сжатия), не более: ±5%±2 ед. мл. разряда.
Цена единицы наименьшего разряда при измерении силы, Н: 10
Рабочий ход активного захвата, мм, не менее: 315

В комплект машины испытательной входят приспособления для испытания на растяжение, сжатие, а также комплект образцов для растяжения, сжатия, кручения и кручения с растяжением.

Кроме того совместно с машиной могут использоваться:

  • приспособление для испытания трубчатых образцов на сплющивание
  • приспособление для испытания образцов на изгиб
  • приспособление для испытания плоских образцов на растяжение
  • приспособление для испытания проволоки на растяжение
  • приспособление для испытания образцов любой формы на трехточечный загиб
  • приспособление для испытания плоских и цилиндрических образцов на срез
  • приспособление для испытания резьбовых соединений на разрыв

позволяющие проводить испытания следующих образцов:

  • образец трубчатый для испытаний на сплющивание
  • образец плоский для испытаний на изгиб
  • образец цилиндрический для испытаний на срез
  • образец плоский для испытаний на срез
  • образец плоский для растяжения
*
*
Цена: по запросу
*
