Установка "Основы микроволновой технологии (СВЧ)" UniTrain

Установка "Основы микроволновой технологии (СВЧ)" UniTrain

Содержание курса:

  • характеристики электромагнитных волн

  • осциллятор на основе диода Ганна

  • приемник на основе LNC

  • вольт-амперная характеристика диода Ганна

  • основы теории проводимости

  • условия распространения электромагнитной волны в волноводе

  • стоящие волны, короткое замыкание, отражение, согласование

  • коэффициент стоящей волны

  • снижение мощности и термическая нагрузка

  • иссделование распределения электромагнитной энергии в волноводе при помощи щелевой линии

  • TE-, TM-волноводы

  • зависимость размеров канала и рабочей частоты

  • диэлектрики в волноводе

  • Длительность курса приблизительно 4.5 часов

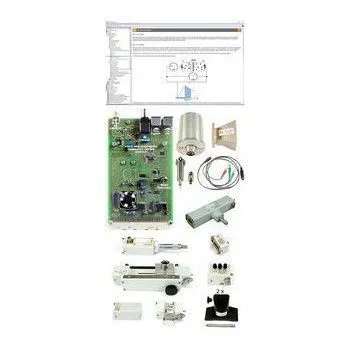

Объем поставки:

  • экспериментальная карта Измерительный интерфейс X-Band 8.0-9.9GHz, динамический диапазон 50dB, разрешение 16bit

  • высококачественные микроволноводы стандарта R100 с патентированными Easyfix разъемами для быстрого и исключительно точного соединения

    • феррит-вентиль

    • щелевая измерительная линия

    • 3-винтовой трансформатор

    • согласованная нагрузка

    • короткозамкнутый элемент

    • адаптер

    • рупорная антенна 10dB

  • опоры с регулируемой высотой

  • соединительные кабели

  • чемодан для транспортировки и хранения модулей

  • Программное обеспечение Labsoft

Источник микроволновой энергии:

  • Высокостабильный осциллятор на диоде Ганна с возможностью точной подстройки частоты.

  • Рабочий диапазон 8.0-9.9GHz

  • Блок питания с защитой от короткого замыкания интегрирован в экспериментальную карту

  • Высокая безопасность: осциллятор включается только на время измерений.

Приемник:

  • X-Band LNC (малошумящий конвертор) 8.3-9.7GHz

  • высокая точность измерений

  • чувствительность -75dBm

  • реальное измерение частоты в диапазоне 8.3-9.7GHz

  • коэффициент усиления 16dB

*
Цена: по запросу
*
