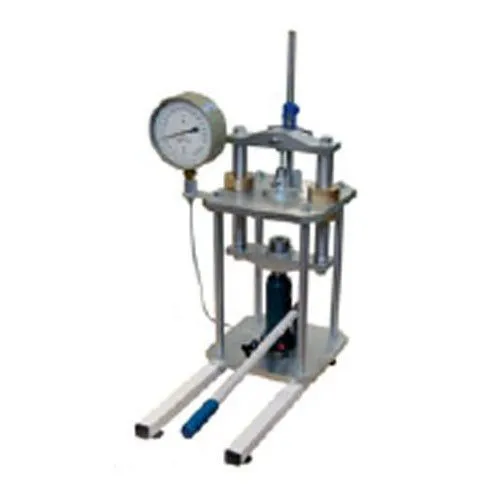

Установка "Механические свойства материалов" (МСМ)
Установка "Механические свойства материалов" (МСМ) включает в себя учебный стенд МСМ «Механические свойства материалов» и методические рекомендации по проведению лабораторных работ.
Установка предназначена для проведения лабораторных работ по изучению способов определения механических свойств материалов. Одновременно работы проводятся с группой из 2...3 обучаемых.
Установка позволяет задавать и определять перемещение подвижной траверсы и усилие передаваемое от траверсы на образец. Стенд позволяет проводить испытание призматических образцов на сжатие, цилиндрических образцов с резьбовыми головками на растяжение, балочных образцов на трехточечный изгиб. Растяжение, сжатие и изгиб образцов может быть проведено до разрушения. При этом не следует превышать максимальное усилие, развиваемое стендом.
Усилие на образце определяется посредством контроля давления в гидравлическом цилиндре и последующим пересчетом по тарировочной зависимости. Перемещение траверсы измеряется цифровым штангенглубиномером.
Состав:
- основание стенда с силовой рамой;
- устройство нагружения образцов на сжатие с возможностью измерения усилий;
- устройство реверса для нагружения образцов на растяжение;
- устройство измерения перемещений захватов.
В комплект входит 5 образцов каждого типа для проведения лабораторных работ.
Возможна дополнительная поставка образцов для проведения всех лабораторных работ.
Перечень лабораторных работ:
- Определение нагрузки разрушения образца из пластичного материала на растяжение.
- Определение нагрузки разрушения образца из хрупкого материала на растяжение.
- Определение нагрузки разрушения образца из хрупкого неоднородного материала на сжатие.
- Построение диаграммы деформирования при растяжении пластичного материала.
- Определение прочности хрупкого материала при испытаниях на изгиб.
- Проба пластичного материала на изгиб с заданным радиусом.
