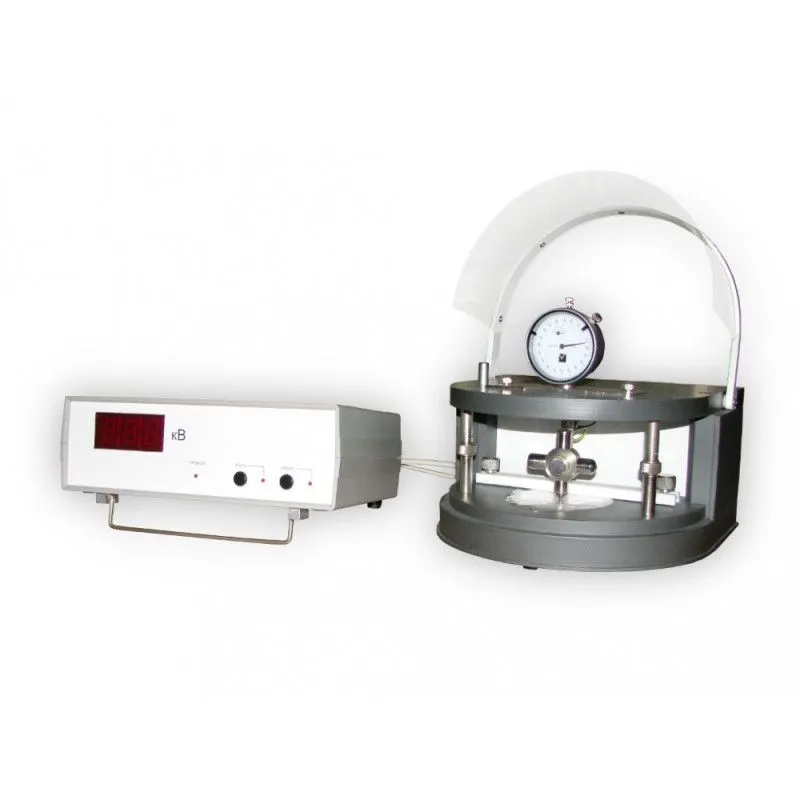

Установка «Изучение электрической прочности твердых диэлектриков», МВ-002

Установка «Изучение электрической прочности твердых диэлектриков», МВ-002

Установка «Изучение электрической прочности твердых диэлектриков», МВ-002 предназначена для освоения методики определения электрической прочности твердых диэлектриков. Стенд позволяет исследовать зависимости электрической прочности от состава, толщины, числа слоев и формы электродов.



Установка состоит из измерительного и высоковольтного устройств.

Устройство измерительное служит для измерения и индикации испытательного напряжения, а также для управления работой устройства высоковольтного. Устройство высоковольтное служит для получения высокого напряжения, измерения толщины тонких испытуемых пленок с помощью измерительной головки, а также как защитная камера для проведения экспериментов

Масса: не более 10 кг (общая)
Электропитание: от сети переменного тока 220В, 50Гц
Потребляемая мощность: не более 60 ВА
Габаритные размеры устройства измерительного, мм, не более: 260х200х95
Максимальный диаметр образцов испытуемых диэлектриков, мм: 160
Максимальная толщина образцов испытуемых диэлектриков, мм: 1
Диапазон выходного испытательного напряжения постоянного тока, кВ, не менее: 0-25
Относительная погрешность измерения выходного испытательного напряжения, %, не более: ±5±1 ед. мл. разр.
Время плавного нарастания выходного испытательного напряжения от 0 до 25 кВ, мин, не более: 5
Время сохранения значения напряжения пробоя на индикаторе, с, не менее: 5
Основная погрешность измерения толщины испытуемого диэлектрика, мкм, не более: ±1
Количество сменных испытательных электродов: 4
Габаритные размеры устройства высоковольтного, мм, не более: 250х250х210
*
*
Цена: по запросу
*
