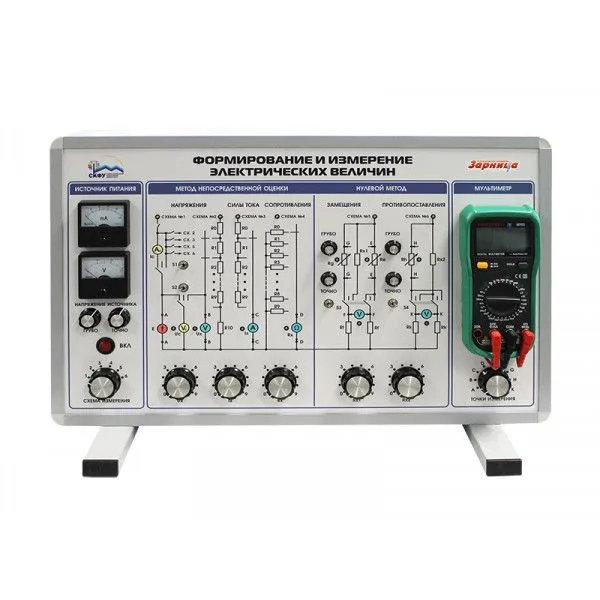

Установка "Измерение электрических величин", УП5875
Установка "Измерение электрических величин" применяется для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по направлению "Измерение электрических величин". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Назначение:
Установка "Измерение электрических величин" предназначена для изучения средств и методов измерения электрических величин (сопротивления, напряжения, силы тока) и получения навыков многократных электрических измерений и оценки их результатов на основе методов непосредственной оценки и нулевого метода (способы замещения и противопоставления).
Состав (основного изделия):
- Источник питания.
- Мультиметр.
- Метод непосредственной оценки.
- Нулевой метод.
Учебно-методическое пособие по проведению лабораторных работ:
- Измерение напряжений источника питания стрелочным и цифровым вольтметрами. Оценка погрешности стрелочного вольтметра.
- Измерение внутреннего сопротивления источника питания.
- Измерение напряжений на участках электрической цепи стрелочным и цифровым вольтметрами. Оценка погрешности стрелочного вольтметра.
- Измерение токов на участках электрической цепи стрелочным и цифровым амперметрами. Оценка погрешности стрелочного амперметра.
- Измерение сопротивлений на участках электрической цепи стрелочным и цифровыми приборами. Оценка погрешности приборов (графическая).
- Непосредственное измерение сопротивлений цифровым омметром (мультиметром).
- Измерение сопротивлений нулевым методом.
- Измерение сопротивления способом замещения.
- Измерение сопротивления способом противопоставления.
| Артикул | УП5875 |
| Габариты: | не более 600 х 400 х 300 мм. |
| Масса: | не более 10 кг. |
| Электропитание: | 220 В, 50 Гц. |
| Потребляемая мощность: | не более 20 ВА. |
| Исполнение: | настольное. |
| Диапазон формирования сопротивления: | 10 Ом…2 МОм. |
| Диапазон формирования напряжений: | 1,3…30 В. |
| Диапазон формирования токов: | 0…100 мА. |
Комплект поставки:
- Моноблок "Формирование и измерение электрических величин".
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Техническое описание.
- Методические указания к проведению лабораторных работ.
Базовая комплектация:
|
Моноблок "Формирование и измерение электрических величин" |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Дополнительная комплектация:
|
Обучающая система ПО LMS Zarnitza |
1 |
Дополнительное оборудование и программное обеспечение (ПО):
- Обучающая система ПО LMS Zarnitza.
