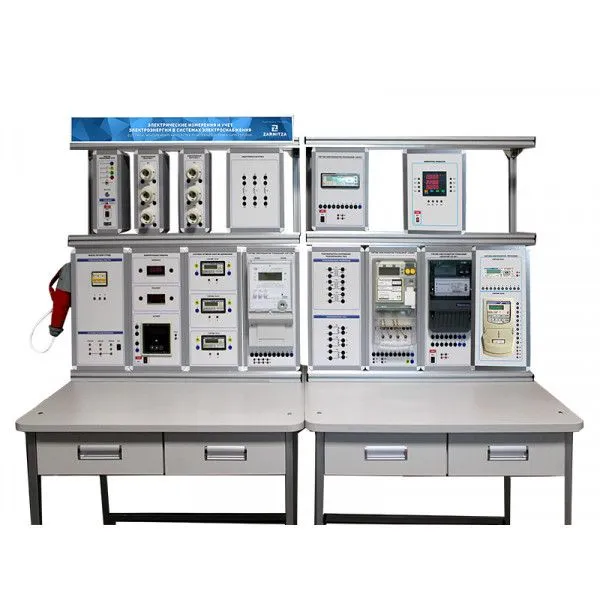

Стенд "Электрические измерения и учет электроэнергии в системах электроснабжения", УП6773

Стенд "Электрические измерения и учет электроэнергии в системах электроснабжения", УП6773

Стенд "Электрические измерения и учет электроэнергии в системах электроснабжения" позволяет изучить схемы подключения щитовых измерительных приборов в однофазных и трехфазных цепях, схемы подключения однофазных и трехфазных приборов учета электроэнергии, исследовать методы прямого и косвенного измерения активной и реактивной мощности, исследовать работу прибора учета электроэнергии при симметричной и несимметричной нагрузке в трехфазных трехпроводных и четырехпроводных цепях, изучить схемы прямого и косвенного включения приборов учета электроэнергии и включения через измерительные трансформаторы тока и напряжения.

Лабораторный стенд может применяться в процессе обучения в высших и средних специальных учебных заведениях, профессионально-технических училищах, учебных центрах повышения квалификации.


Назначение:

Комплект учебно-лабораторного оборудования "Электрические измерения и учет электроэнергии в системах электроснабжения" (далее – стенд) предназначен для проведения лабораторных и практических работ по разделам: "Электрические измерения в системах электроснабжения", "Учет электрической энергии в однофазных и трехфазных цепях".

Стенд обеспечивает знакомство учащихся с измерениями в трехфазных электрических цепях переменного тока и исследование трехфазных цепей переменного тока.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Измерение активной и реактивной мощности однофазного переменного тока с помощью щитового ваттметра, амперметра и вольтметра.
  2. Измерение электрической нагрузки по показаниям счетчика электрической энергии.
  3. Измерение активной и реактивной мощности трехфазного переменного тока с помощью щитового ваттметра/варметра.
  4. Измерение активной электрической энергии трехфазного переменного тока при непосредственном включении прибора учета электроэнергии СЕ301.
  5. Измерение активной и реактивной электрической энергии трехфазного переменного тока при непосредственном включении прибора учета электроэнергии СЕ303.
  6. Измерение активной и реактивной электрической энергии трехфазного переменного тока при непосредственном включении прибора учета электроэнергии СЭТ-4ТМ.
  7. Измерение активной и реактивной электрической энергии трехфазного переменного тока при непосредственном включении прибора учета электроэнергии Альфа.
  8. Измерение активной и реактивной электрической энергии трехфазного переменного тока при непосредственном включении прибора учета электроэнергии Меркурий 230 АРТ.
  9. Измерение активной и реактивной электрической энергии трехфазного переменного тока при включении прибора учета электроэнергии СЕ302 через измерительные трансформаторы тока и напряжения.
  10. Учет активной электрической энергии однофазных потребителей в трехфазных четырех проводных цепях переменного тока.
  11. Многотарифный учет электрической энергии.




Артикул УП6773
Габариты: 1860 х 800 х 1740 мм.
Масса: не более 180 кг.
Электропитание: 380 В, 50 Гц.
Потребляемая мощность: не более 700 ВА.

Комплект поставки:

  1. Лабораторный стенд "Электрические измерения и учет электроэнергии в системах электроснабжения".
  2. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
  3. Комплект силовых кабелей и соединительных проводов.
  4. Вывеска с названием стенда.
  5. Паспорт изделия.
  6. Руководство по эксплуатации.
  7. Методические указания для проведения лабораторных работ.

Состав (основного изделия):

Комплект лабораторных модулей:

  • Модуль питания стенда.
  • Модуль трехфазной сети.
  • Измеритель мощности.
  • Измерительные приборы.
  • Счетчики электроэнергии трехфазные.
  • Счетчики активной энергии однофазные.
  • Счетчик электроэнергии трехфазный СЕ303.
  • Счетчик электроэнергии трехфазный Меркурий 230 ART.
  • Счетчик электроэнергии трехфазный Альфа.
  • Счетчик электроэнергии трехфазный СЭТ-4ТМ.
  • Трансформаторы напряжения/трансформаторы тока.
  • Индуктивная нагрузка.
  • Осветительная нагрузка (2 шт.).


*
*
Цена: по запросу
*
