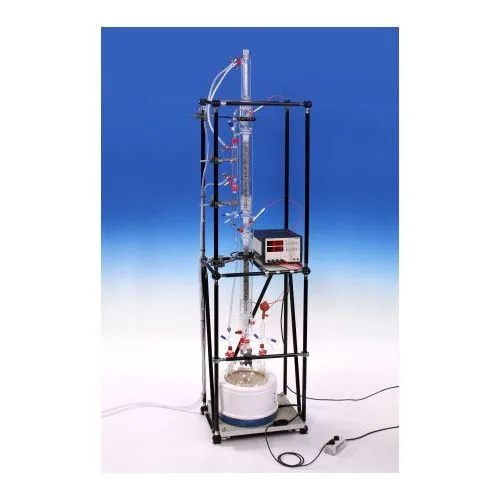

Теоретический расчёт количества тарелок в дистилляционной колонне
Принцип
Разделительная способность ректификационной (фракционирующей) колонны может быть определена с использованием соответствующей бинарной смеси, равновесный состав которой измеряется в дистилляционном аппарате.
Преимущества
• Полное понимание всех протекающих процессов, поскольку все компоненты имеют эвакуированное, а не посеребренное изолирующее покрытие.
• Простой отбор образцов через 2 колонки
• Высокая эффективность разделения через 2 ретификационные колонны
• Безопасная установка, так как высокоэфективный конденсатор колонны также конденсирует летучие жидкости
• Простая регулировка
Задание
1. Приготовьте 10 смесей метилциклогексана и н-гептана с соотношениями веществ (мольные доли) от 0 до 1 и шириной шага приблизительно 0,1. Чтобы записать калибровочную кривую, определите показатели преломления смесей и нанесите их на график с мольными долями.
2. Проведите перегонку смеси метилциклогексана и н-гептана в дистилляционной колонне с полным обратным холодильником до установления равновесия. Определите состав конденсата и теоретическое число тарелок в колонне при пропускной способности 500 и 1000 мл / час.
Получаем понятие о
Получите понятие о
• дистилляционная колонна
• выпрямление
• закон Рауля
• закон Генри / Далтона
• точка кипения
| Наименование | Номер артикля | Кол-во |
|---|---|---|
| Воронка, верхний d=150 мм, стекло | 34461-00 | 1,00 |
| Ванна для термостата, 6 л | 08487-02 | 1,00 |
| Пипетки Пастера, l=145 мм, 250 шт. | 36590-00 | 1,00 |
| n-гептан, стандарт., 1000 мл | 31366-70 | 1,00 |
| Резиновые трубки, внутренний d=6 мм | 39282-00 | 4,00 |
| Рефрактометр Аббе | 35912-00 | 1,00 |
| Насос для термостата Alpha A | 08493-02 | 1,00 |
| Мерный цилиндр, 1000 мл | 36632-00 | 1,00 |
| Метилциклогексан, 1 л | 31566-70 | 3,00 |
| Секундомер, настольный, d=13 см, демонстр. | 03075-00 | 1,00 |
| Погружной термостат Alpha A, до 100 °C, 220 В | 08493-93 | 1,00 |
| Шарики для кипения, 200 г | 36937-20 | 1,00 |
| Склянка с пластмассовой крышкой | 33624-03 | 2,00 |
| Ректификационная колонна, модель | 35918-88 | 1,00 |
| Резиновые наконечники для пипеток, 10 шт. | 39275-03 | 1,00 |
| Вода, дистиллирован., 5 л | 31246-81 | 2,00 |
| Прибор для измерения температуры 4-2 | 13618-00 | 1,00 |
| Sheath Thermocouple, NiCr-Ni, Type K, -40°C ... +1000°C | 13615-06 | 1,00 |
| Universal power supply600mA 3V/ 4,5V/ 5V/ 6V/ 7,5V/ 9V/ 12V incl. 8 adaptors | 11078-99 | 1,00 |
