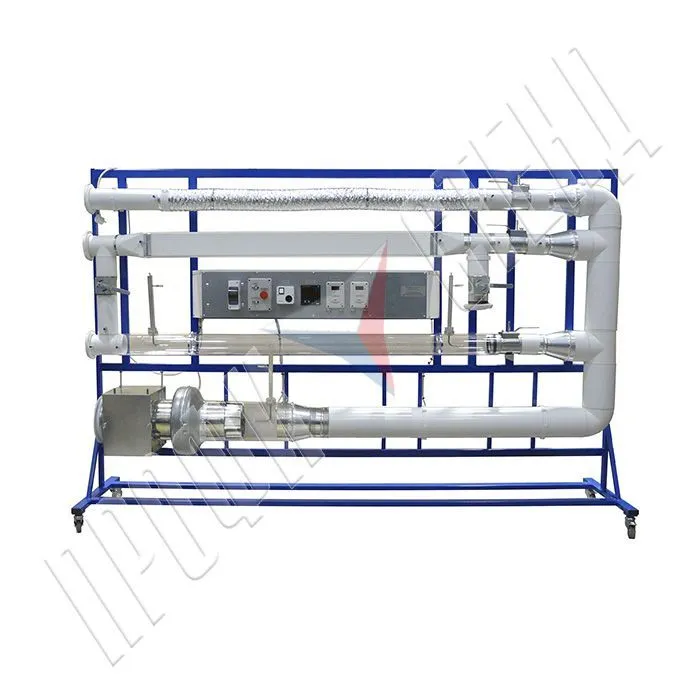

Стенд"Вентиляционные системы" ВЕНТ-017-13ЛР предназначен для проведения лабораторных работ по изучению элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, определению гидравлического сопротивления элементов вентиляционных систем: труб различной формы, заслонок, тройников и т.д. Одновременно работы проводятся с группой из 2...3 обучаемых.

Стенд позволяет задавать и определять давление и расход воздуха, протекающего по трубопроводам, установленным на стенде.

Давление измеряется с помощью дифференциальных датчиков давления с цифровой индикацией показаний.

Расход воздуха измеряется по скоростному напору, измеряемому с помощью трубок Пито и дифференциальных датчиков давления.


Габариты: длина, не более, 2800 мм
глубина, не более, 620 мм
высота, не более, 1750 мм
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 2,0 кВт
Род тока: однофазный
Подача вентилятора (расход): при давлении на выходе 100 П, не менее 0,25 м3/с
Максимальное давление на выходе запертого вентилятора: не менее 500 Па

Состав:

  • стенд учебный ВЕНТ-08-7ЛР-01 «Вентиляционные системы»;
  • комплект соединительных трубок;
  • съемный тройник;
  • паспорт;
  • руководство по эксплуатации;
  • описание лабораторных работ;
  • руководство по эксплуатации счетчика импульсов;
  • описание датчика перепада давления.

Лабораторные работы:

  1.  Изучение приборов и методов определения давления.
  2. Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито. Определение расхода по эпюре скорости.
  3. Исследование характеристик трубопровода различного типа: определение потерь напора по длине, коэффициентов сопротивления и трения.
  4. Исследование потерь напора на местном сопротивлении – регулируемой задвижке. Определение коэффициента сопротивления задвижки, коэффициента расхода.
  5. Исследование характеристик сети при последовательном соединении трубопроводов
  6. Исследование характеристик сети при параллельном соединении трубопроводов.
  7. Изучение характеристик вентилятора
*
*
Цена: по запросу
*
