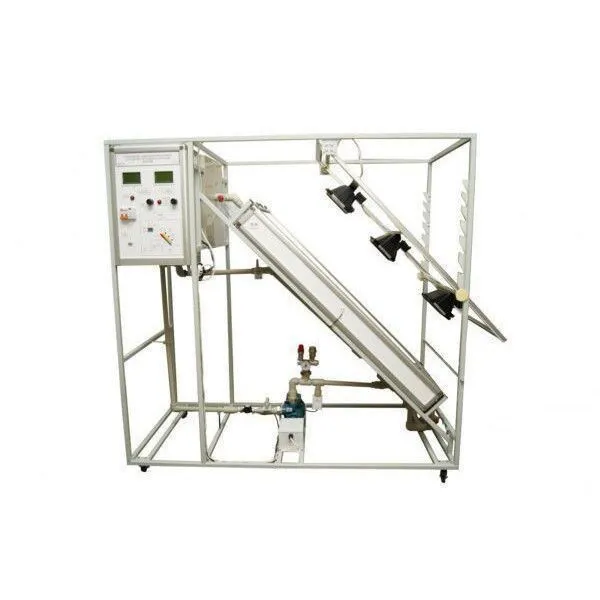

Стенд "Установка преобразования солнечной энергии в тепловую энергию под управлением компьютера" ЭЛБ-242.005.01
Учебное оборудование представляет собой систему, которая преобразует солнечную энергию в энергию теплоты. Устройство использует термосифонную систему нагрева воды, или традиционную насосную систему. В обоих случаях поглощенная тепловая энергия дается в нашем случае, на панели с мощными источниками света.
Анодированный алюминиевый корпус.
Рабочая панель инструментов расположена на передней панели. Схема на передней панели с похожим распределением элементов на реальном устройстве.
Солнечные панели (тепловые солнечные коллекторы):
Металлическая структура. Солнечная панель выполнена из поликарбоната, с полипропиленовым трубам. Трубы (уже подготовленные) для подключения к панели и аккумулятору. Датчики температуры. Аккумулятор бака 30 л.
Солнечный симулятор:
Алюминиевая конструкция регулируемая по высоте.
Насосное оборудование:
Импульсный насос, управляемый компьютером. 2 расходомера. 5 датчиков температуры в различных точках устройства.
На передней панели отображена диаграмма процессов.
Элементы контроля устройством постоянно управляется с ПК. Графическое отображение на ПК всех параметров, задействованных в процессе одновременно.
Предоставление графиков кривых в режиме реального времени. Все величины датчиков могут изменяться с клавиатуры в любой момент. Существует защита и фильтрация сигналов, чтобы избежать внешнего вмешательства.
Контроль в режиме реального времени и гибкость изменений всех параметров осуществляется с клавиатуры ПК в любой момент в течение процесса.
Открытый контроль всех параметров, задействованных в процессе в любое время и в режиме реального времени. Существует 3 режима безопасности: механический в устройстве, электронный в коробке интерфейсе для управления и третий в Программном Обеспечении (ПО) для Контроля.
| Масса: | до 80 кг |
| Электропитание: | 220 В, 50 Гц |
Комплект поставки
|
№ |
Наименование |
Количество, шт. |
|
1 |
Коробка интерфейс управления |
1 шт. |
|
2 |
Симулятор солнечного освещения |
1 шт. |
|
3 |
Учебно-тепловой солнечный коллектор |
1 шт. |
|
4 |
Электронный блок управления |
1 шт. |
|
5 |
USB кабель |
1 шт. |
|
6 |
Мультиметр |
1 шт. |
|
7 |
Диск с методическими рекомендациями |
1 шт. |
|
8 |
Диск с программным обеспечением |
1 шт. |
|
9 |
Диск с мультимедийной методикой |
1 шт. |
Базовые эксперименты (лабораторные работы)
ПРАКТИЧЕСКИЕ ВОЗМОЖНОСТИ
1. - Изучение работы термосифона.
2. - Исследование лампы подсветки.
3.- Исследование эффективности солнечных коллекторов.
4.- Исследование влияния угла наклона лампы панели на единицу эффективности.
5.- Взаимосвязь между потоком и температурой.
6.- Энергетический баланс солнечного коллектора.
7.- Определение экспериментальной эффективности.
