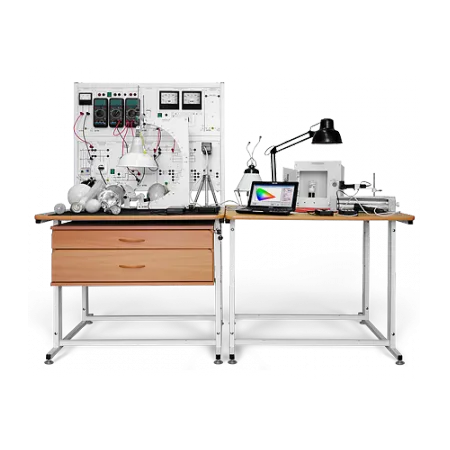

Стенд "Светотехника" СТ1-С-К

Стенд "Светотехника" СТ1-С-К

Стендовое
исполнение
Компьютерное
управление
НПО, ВПО,
СПО
33 базовых
эксперимента
2 рабочих
места


Типовой комплект поставки учебного лабораторного стенда включает в себя следующие сменные функциональные блоки и компоненты:

  • Однофазный источник питания – 1 шт.
  • Регулируемый автотрансформатор – 1 шт.
  • Одноклавишный выключатель – 1 шт.
  • Электророзетка с заземляющими контактами – 1 шт.
  • Блок люминесцентных ламп – 1 шт.
  • Дроссель для лампы ДРЛ – 1 шт.
  • Кронштейн – 1 шт.
  • Держатель фотодатчика – 1 шт.
  • Штатив – 1 шт.
  • Светильник зонтичный (на основе НСП 17-100-102) – 1 шт.
  • Светильник шаровидный (на основе НСП 03-60-001) – 1 шт.
  • Светильник каплевидный (на основе НСП 02-100-001) – 1 шт.
  • Светодиодный светильник (на основе ДБО-10) – 1 шт.
  • Люминесцентный светильник (на основе NEL-C2 Navigator, 220 В / 10 Вт) – 1 шт.
  • Облучатель инфракрасный (на основе ССПО 09-250-001) – 1 шт.
  • Облучатель эритемный (на основе ОУФк-03 "Солнышко") – 1 шт.
  • Измеритель мощностей – 1 шт.
  • Блок мультиметров (3 мультиметра) – 1 шт.
  • Вольтметр – 1 шт.
  • Фотометрический блок – 1 шт.
  • Транспортир – 1 шт.
  • Пластина с координатной сеткой – 1 шт.
  • Лабораторный стол – 1 шт.
  • Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.
  • Набор аксессуаров для комплекта СТ1-С-К – 1 шт.
  • Ноутбук – 1 шт.
  • Светильник настольный шарнирный на струбцине – 1 шт.
  • Пульсметр – люксметр – 1 шт.
  • Люксметр - яркометр – 1 шт.
  • Ультрафиолетовый радиометр – 1 шт.
  • Спектроколориметр – 1 шт.
  • Неселективный радиометр энергетической освещенности – 1 шт.
  • Табличка информационная с подсветкой "Светотехника" СТ1-С-К – 1 шт.
1. Электрические источники света.
1.1.   Лампа накаливания.
1.1.1.Снятие вольтамперной характеристики лампы накаливания.
1.1.2.Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, электрическое сопротивление) и светотехнических параметров (световой поток, световая отдача, коэффициент пульсации светового потока) лампы накаливания от приложенного напряжения.
1.1.3.Измерение освещенности, координат цветности и коррелированной цветовой температуры, снятие диаграммы цветности и относительного спектрального распределения плотности видимой части излучения лампы накаливания.
1.2.   Галогенная лампа.
1.2.1.Снятие вольтамперной характеристики галогенной лампы.
1.2.2.Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, электрическое сопротивление) и светотехнических параметров (световой поток, световая отдача, коэффициент пульсации светового потока) галогенной лампы от приложенного напряжения.
1.2.3.Измерение освещенности, координат цветности и коррелированной цветовой температуры, снятие диаграммы цветности и относительного спектрального распределения плотности видимой части излучения галогенной лампы.
1.3.   Линейная люминесцентная лампа низкого давления.
1.3.1.Снятие вольтамперной характеристики линейной люминесцентной лампы низкого давления с балластом и без балласта.
1.3.2.Снятие вольтамперной характеристики линейной люминесцентной лампы низкого давления с электронной пускорегулирующей аппаратурой.
1.3.3.Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности)  и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока)  параметров линейной люминесцентной лампы низкого давления с балластом от приложенного напряжения.
1.3.4.Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности)  и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока)  параметров линейной люминесцентной лампы низкого давления с электронной пускорегулирующей аппаратурой от приложенного напряжения.
1.3.5.Измерение освещенности, координат цветности и коррелированной цветовой температуры, снятие диаграммы цветности и относительного спектрального распределения плотности видимой части излучения линейной люминесцентной лампы.
1.4.   Компактная люминесцентная лампа низкого давления.
1.4.1.Снятие вольтамперной характеристики компактной люминесцентной лампы низкого давления.
1.4.2.Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности)  и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока)  параметров компактной люминесцентной лампы низкого давления от приложенного напряжения.
1.4.3.Измерение освещенности, координат цветности и коррелированной цветовой температуры, снятие диаграммы цветности и относительного спектрального распределения плотности видимой части излучения компактной люминесцентной лампы.
1.5.   Люминесцентная лампа высокого давления типа ДРЛ.
1.5.1.Снятие вольтамперной характеристики люминесцентной лампы высокого давления типа ДРЛ.
1.5.2.Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности)  и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока) параметров люминесцентной лампы высокого давления типа ДРЛ от времени.
1.5.3.Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности)  и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока) параметров люминесцентной лампы высокого давления типа ДРЛ от приложенного напряжения.
1.5.4.Измерение освещенности, координат цветности и коррелированной цветовой температуры, снятие диаграммы цветности и относительного спектрального распределения плотности видимой части излучения люминесцентной лампы высокого давления типа ДРЛ.
1.6.   Светодиодная лампа.
1.6.1.Снятие вольтамперной характеристики светодиодной лампы.
1.6.2.Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности)  и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока) параметров светодиодной лампы от приложенного напряжения.
1.6.3.Измерение освещенности, координат цветности и коррелированной цветовой температуры, снятие диаграммы цветности и относительного спектрального распределения плотности видимой части излучения светодиодной лампы.
2. Электрические светильники.
2.1.   Измерение и сопоставление коэффициентов пульсации светового потока  светильников с двумя линейными люминесцентными лампами низкого давления при обычной и антистробоскопической стартерных схемах включения.
2.2.   Определение кривой светораспределения и защитного угла светильника (три типа светильников) с лампой накаливания.
2.3.   Определение кривой светораспределения светильника с линейной люминесцентной  лампой низкого давления.
2.4.   Определение кривой светораспределения светодиодного светильника.
3. Обследование условий освещения рабочих мест
3.1.Определение зависимости естественной освещенности и коэффициента естественной освещенности помещения от расстояния до светового проема в наружной стене здания.
3.2. Измерение освещенности и коэффициента пульсации светового потока на рабочем месте при общем и комбинированном освещении.
3.3. Снятие зависимости освещенности рабочей поверхности от угла ее наклона.
3.4. Измерение яркости рабочей поверхности определенного цвета (белого, красного, оранжевого, желтого, зеленого, голубого, синего, фиолетового, черного) при определенном типе источника света (лампа накаливания, люминесцентная лампа, светодиодная лампа).
3.5. Измерение коэффициента пульсации светового потока люминесцентных ламп со стартерной (классическая и антистробоскопическая схемы включения) и электронной пускорегулирующей аппаратурой.
4. Облучательные установки.
4.1.   Измерение энергетической облученности поверхности при работе инфракрасной облучательной установки.
4.2.   Измерение энергетической облученности поверхности при работе эритемной облучательной установки.
4.3.   Измерение относительного спектрального распределения плотности видимой части излучения установки для облучения растений.
Потребляемая мощность, В·А, не более
200
Электропитание:
- от однофазной сети переменного тока
    с рабочим нулевым и защитным проводниками
    напряжением, В
- частота, Гц



220 ± 22
50 ± 0,5
Класс защиты от поражения электрическим током
I
Габаритные размеры, мм, не более
  - длина (по фронту)
  - ширина (ортогонально фронту)
  - высота

2×910
850
1600
Масса, кг, не более
95
Количество человек, которое одновременно и активно может работать на комплекте

2
  • Руководство по выполнению базовых экспериментов «Электрические источники света, светильники и облучатели»
  • Руководство по выполнению базовых экспериментов «Обследование условий освещения рабочих мест»
  • Сборник руководств по эксплуатации компонентов аппаратной части комплекта СТ1-С-К
  • Компакт-диск с программным и методическим обеспечением комплекта СТ1-С-К
  • Гибкая модульная структура учебных стендов ГалСен® — легкая компоновка электрических цепей из сменных блоков по принципу конструктора, интуитивно понятному как учащемуся, так и самому преподавателю.
  • Индивидуальный подход, масштабируемость — изготовление под заказ. Перечень сменных функциональных блоков может быть расширен или сокращен под задачи заказчика.
  • Наглядные результаты опытов на реальных аналоговых, цифровых и виртуальных измерительных приборах.
  • Надёжная защита стенда от перегрузок, коротких замыканий, неумелого обращения.
  • Электробезопасность — защита пользователя от поражения электрическим током, устройство защитного отключения.
  • Продуманный дизайн для творческого решения учебных задач.
  • Промышленное изготовление, послегарантийная техподдержка от разработчиков на весь срок службы оборудования.
  • Обширный опыт поставок по госзакупкам — более 20 лет работы по исполнению госконтрактов в России и за рубежом.
*
*
Цена: по запросу
*
