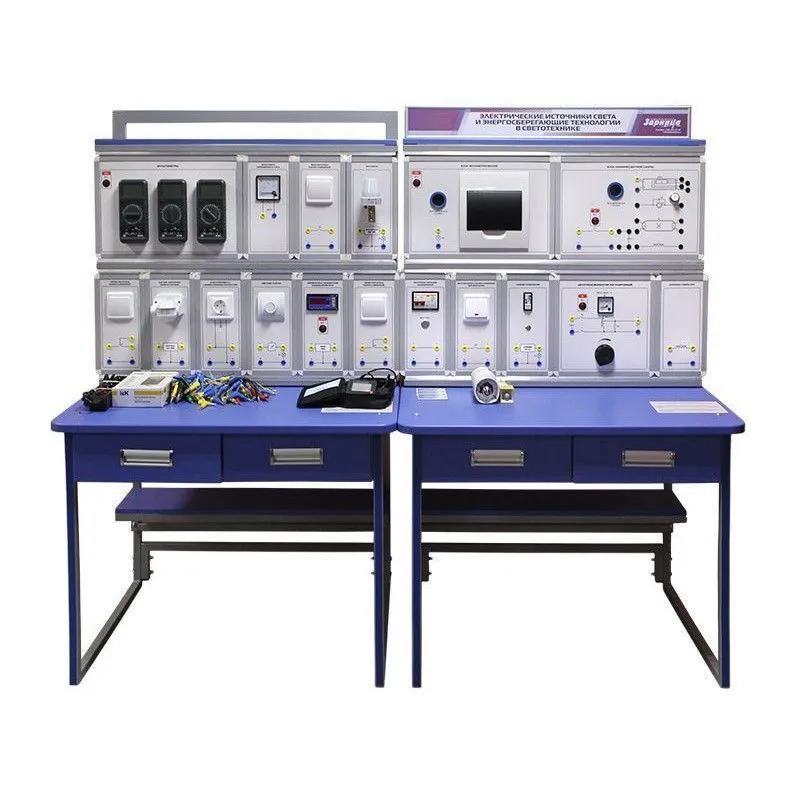

Стенд "Электрические источники света и энергосберегающие технологии в светотехнике" УП6314
Стенд "Электрические источники света и энергосберегающие технологии в светотехнике" представляет собой изделие настольного модульного исполнения, размещенное на двух лабораторных столах.
Стенд предназначен для проведения лабораторно-практических занятий. Лабораторные эксперименты направлены на снятие вольт-амперных характеристик и параметров различных источников света (лампа накаливания, галогенная лампа, люминесцентная лампа низкого давления, люминесцентная лампа высокого давления типа ДРЛ, светодиодная лампа), исследование их энергоэффективности (светоотдача) и изучение средств энергосбережения в системах электрического освещения (уменьшение электропотребления).
Оборудование может применяться в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу "Электрическое освещение". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Базовая комплектация:
|
Модуль "Источник питания однофазный" |
1 |
|
Модуль "Автотрансформатор регулируемый" |
1 |
|
Модуль "Измеритель параметров однофазной сети" |
1 |
|
Модуль "Мультиметры" |
1 |
|
Модуль "Вольтметр переменного тока" |
1 |
|
Модуль "Выключатель одноклавишный" |
1 |
|
Модуль "Выключатель одноклавишный без фиксации" |
1 |
|
Модуль "Переключатель одноклавишный" |
2 |
|
Модуль "Электророзетка с заземляющим контактом" |
1 |
|
Модуль "Светорегулятор" |
1 |
|
Модуль "Таймер освещения" |
1 |
|
Модуль "Фотореле" |
1 |
|
Модуль "Блок фотометрический" |
1 |
|
Модуль "Блок люминесцентной лампы" |
1 |
|
Модуль "Датчик движения инфракрасный" |
1 |
|
Модуль "Дроссель лампы ДРЛ" |
1 |
|
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой |
2 |
|
Пульсметр-люксметр |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Комплект поставки:
- Лабораторный стенд "Электрические источники света и энергосберегающие технологии в светотехнике".
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
- Пульсметр-люксметр.
- Комплект соединительных проводов и кабелей.
- Вывеска с названием стенда.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Состав (основного изделия):
Комплект лабораторных модулей:- Источник питания однофазный.
- Автотрансформатор регулируемый.
- Измеритель параметров однофазной сети.
- Мультиметры.
- Вольтметр переменного тока.
- Выключатель одноклавишный.
- Выключатель одноклавишный без фиксации.
- Переключатель одноклавишный (2 шт.).
- Электророзетка с заземляющим контактом.
- Светорегулятор.
- Таймер освещения.
- Фотореле.
- Блок фотометрический.
- Блок люминесцентной лампы.
- Датчик движения инфракрасный.
- Дроссель лампы ДРЛ.
Учебно-методическое пособие по проведению лабораторных работ:
1. Электрические источники света1.1. Лампа накаливания.
1.1.1. Снятие вольтамперной характеристики лампы накаливания.
1.1.2. Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, электрическое сопротивление) и светотехнических параметров (световой поток, световая отдача, коэффициент пульсации светового потока) лампы накаливания от приложенного напряжения.
1.2. Галогенная лампа.
1.2.1. Снятие вольтамперной характеристики галогенной лампы.
1.2.2. Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, электрическое сопротивление) и светотехнических параметров (световой поток, световая отдача, коэффициент пульсации светового потока) галогенной лампы от приложенного напряжения.
1.3. Линейная люминесцентная лампа низкого давления.
1.3.1. Снятие вольтамперной характеристики линейной люминесцентной лампы низкого давления с балластом и без балласта.
1.3.2. Снятие вольтамперной характеристики линейной люминесцентной лампы низкого давления с электронной пускорегулирующей аппаратурой.
1.3.3. Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности) и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока) параметров линейной люминесцентной лампы низкого давления с балластом от приложенного напряжения.
1.3.4. Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности) и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока) параметров линейной люминесцентной лампы низкого давления с электронной пускорегулирующей аппаратурой от приложенного напряжения.
1.4. Компактная люминесцентная лампа низкого давления.
1.4.1. Снятие вольтамперной характеристики компактной люминесцентной лампы низкого давления.
1.4.2. Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности) и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока) параметров компактной люминесцентной лампы низкого давления от приложенного напряжения.
1.5. Люминесцентная лампа высокого давления типа ДРЛ.
1.5.1. Снятие вольтамперной характеристики люминесцентной лампы высокого давления типа ДРЛ.
1.5.2. Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности) и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока) параметров люминесцентной лампы высокого давления типа ДРЛ от времени.
1.5.3. Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности) и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока) параметров люминесцентной лампы высокого давления типа ДРЛ от приложенного напряжения.
1.6. Светодиодная лампа.
1.6.1. Снятие вольтамперной характеристики светодиодной лампы.
1.6.2. Снятие и определение зависимостей электрических (ток, активная и реактивная мощности, коэффициент мощности) и светотехнических (световой поток, световая отдача, коэффициент пульсации светового потока) параметров светодиодной лампы от приложенного напряжения.
2. Энергоэффективность источников света
2.1. Сравнение светоотдачи галогенной лампы, компактной люминесцентной лампы низкого давления и светодиодной лампы со светоотдачей лампы накаливания.
2.2. Сравнение светоотдачи люминесцентной лампы высокого давления типа ДРЛ и лампы накаливания.
2.3. Сравнение светоотдачи линейной люминесцентной лампы низкого давления со стартерной и электронной пускорегулирующей аппаратурой.
3. Технические средства энергосбережения в системах электрического освещения
3.1. Компенсация потребления реактивной мощности линейной люминесцентной лампой низкого давления со стартерной пускорегулирующей аппаратурой путем включения конденсатора.
3.2. Уменьшение электропотребления путем зонального отключения электрического освещения.
3.3. Уменьшение электропотребления системы электрического освещения путем регулирования интенсивности освещенности.
3.4. Уменьшение электропотребления путем включения/отключения освещения датчиком движения.
3.5. Уменьшение электропотребления путем включения/отключения освещения фотореле.
3.6. Уменьшение электропотребления путем включения/отключения освещения таймером.
