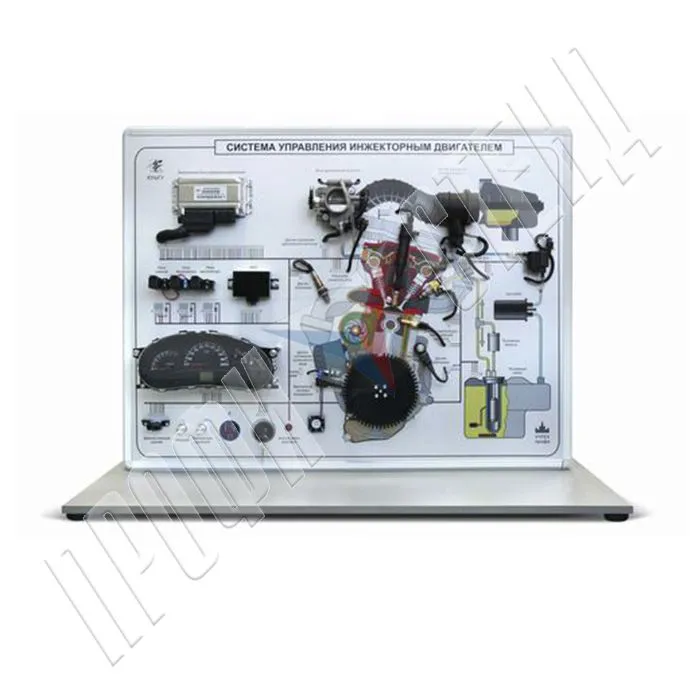

Стенд "Система управления инжекторного двигателя ВАЗ 1118" СУИД- 1118
Лабораторный стенд, предназначен для проведения комплекса практических работ по изучению электронной системы управления инжекторным двигателем, принципов её функционирования и режимов работы, а также формированию первоначальных навыков по диагностированию, техническому обслуживанию и ремонту автомобиля в рамках курса «Устройство, ремонт и эксплуатация автомобильного транспорта».
Стенд представляет собой действующую модель инжекторного двигателя ВАЗ-1118 с основными электронными системами управления. В качестве модели двигателя внутреннего сгорания использован электродвигатель постоянного тока, управляемый от регулятора оборотов с диапазоном, соответствующим частоте вращения ДВС автомобиля. В стенде реализованы режимы стартерного пуска, холостого хода, работы двигателя под нагрузкой и в аварийных режимах при введении неисправностей в работу электронных систем автомобиля. В стенде предусмотрена возможность использования диагностического оборудования для вывода на экран монитора компьютера (в состав не входит) основных параметров работы двигателя в табличной и графической формах, поиска ошибок в работе системы управления двигателем и использования тестового режима для управления исполнительными механизмами. Конструктивно стенд представляет собой каркас из металла со встроенной в него лицевой панелью, содержащей листы анодированного алюминия. На лицевой панели смонтированы оригинальные автомобильные датчики, электронные блоки, исполнительные механизмы, устройства индикации и управления и нанесена, путем металлографической печати, цветная мнемосхема двигателя с его узлами и агрегатами.
Стенд обеспечивает выполнение лабораторных работ:
- Изучение устройства и принципов работы системы управления инжекторного двигателя.
- Диагностика системы управления инжекторного двигателя в режимах стартерного пуска, холостого хода.
- Исследование работы системы топливоподачи инжекторного двигателя.
- Исследование работы системы зажигания инжекторного двигателя.
- Анализ режимов работы инжекторного двигателя в аварийных режимах при внесении неисправностей.
Технические характеристики лабораторного стенд-тренажера:
- Габаритные характеристики: ВхШхГ 900х1200х500мм
- Напряжение питания: 220 В, ~ 50 Гц
- Максимальная потребляемая мощность: 300 Вт.
- Температура хранения: в диапазоне 0…65 °C
- Температура эксплуатации: в диапазоне 10…35 °C
- Количество одновременно возможных участников лабораторных работ: 2 человека.
