Стенд "Система освещения и сигнализации грузового автомобиля"
Лабораторный стенд предназначен для проведения комплекса практических работ по изучению электрической схемы соединения осветительных, коммутационных и сигнальных приборов грузового автомобиля, принципов её функционирования и режимов работы, а также формированию первоначальных навыков по диагностированию, техническому обслуживанию и ремонту электрических схем в рамках курса «Устройство, ремонт и эксплуатация автомобильного транспорта».

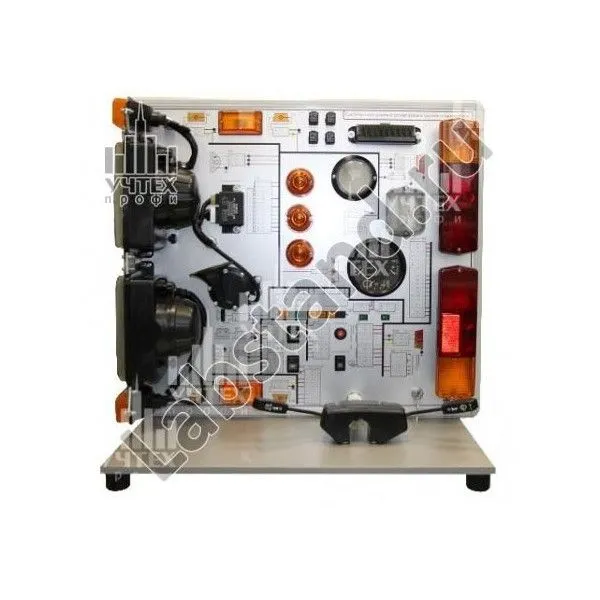

Стенд представляет собой действующую модель системы освещения и сигнализации грузового автомобиля.
В стенд реализованы основные режимы работы осветительных приборов и сигнализации, с возможностью ввода неисправности и диагностики.
На передней панели стенда размещены:
- фары передние, с указателями поворота (2шт);
- дублирующие боковые указатели поворота (2шт);
- светящийся знак автопоезда;
- задние интегрированные фонари грузового автомобиля (2шт);
- фонарь заднего хода (1шт);
- панель приборов (1шт);
- блок предохранителей (1 шт);
- автомобильное реле (4 шт);
- звуковой сигнал (1шт).
Состав
- блок питания, с выходным напряжением, соответствующим напряжению бортовой сети автомобиля, не менее 24 вольт, не менее 20 А
- панель приборов (вольтметр, уровень топлива, температуры двигателя, давления в контуре),
- центральный переключатель света,
- приборы освещения и сигнализации соответствующие нормативной документации автомобиля,
- блок питания не менее 5 вольт для питания микроконтроллера управления блоком ввода неисправностей
- переключатели управления приборами освещения и сигнализации,
- блок задания (имитации) типовых эксплуатационных неисправностей, коммутирующий электрическую проводку и обеспечивающий работоспособность всех элементов системы освещения и сигнализации
- контрольные точки для проверки наличия или отсутствия напряжения на участках электрической схемы (не менее 25).
Технические характеристики стенда
Напряжение питания, В 220;
Частота тока питания, Гц 50;
Потребляемая мощность, не более, ВА 500;
Габариты, не более, мм 900х850х500;
Масса, не более, кг 80 кг;
Диапазон рабочих температур, °С +10 до +35;
Влажность, % 80;
Количество человек на рабочем месте 2…3 чел.
Напряжение питания, В 220;
Частота тока питания, Гц 50;
Потребляемая мощность, не более, ВА 500;
Габариты, не более, мм 900х850х500;
Масса, не более, кг 80 кг;
Диапазон рабочих температур, °С +10 до +35;
Влажность, % 80;
Количество человек на рабочем месте 2…3 чел.
