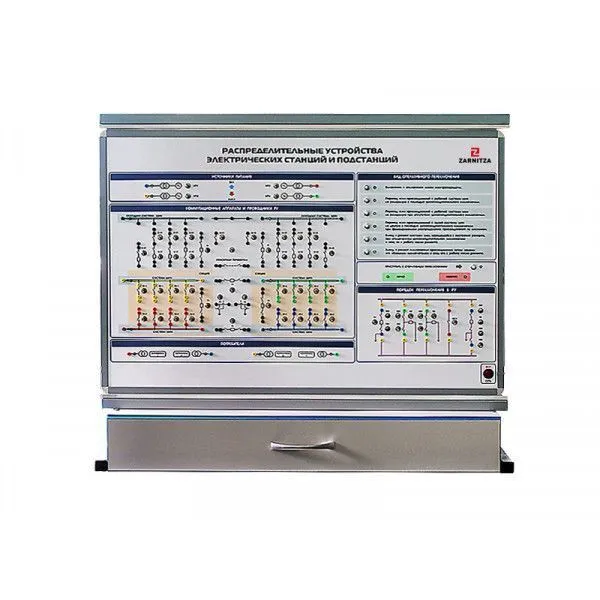

Стенд "Распределительные устройства электрических станций и подстанций" (РУЭСиП-ПО), УП5798

Стенд "Распределительные устройства электрических станций и подстанций" (РУЭСиП-ПО), УП5798

Стенд "Распределительные устройства электрических станций и подстанций" (РУЭСиП-ПО) настольного моноблочного исполнения предназначен для проведения лабораторно-практических занятий по учебным дисциплинам электроэнергетического профиля. Комплект РУЭСиП-ПО обеспечивает изучение и составление основных схем распределительных устройств, последовательность оперативных переключений в распределительных устройствах (типовые операции с коммутационными аппаратами, проверочные действия персонала).


Артикул УП5798
Габариты: 910 х 800 х 350 мм
Масса: не более 20 кг
Электропитание: 220 В., 50 Гц
Потребляемая мощность: не более 100 ВА

Комплект поставки:

  1. Комплект учебного оборудования "Распределительные устройства электрических станций и подстанций".
  2. Комплект соединительных проводов и кабелей.
  3. Паспорт изделия.
  4. Руководство по эксплуатации.
  5. Методические указания по выполнению лабораторных работ.

Базовая комплектация:

Моноблок "Распределительные устройства электрических станций и подстанций"

1

Комплект соединительных проводов и кабелей

1


Состав (основного изделия):

Моноблок «Распределительные устройства электрических станций и подстанций»:
  • Блок "Коммутационные аппараты и проводники РУ".
  • Блок "Порядок переключения в РУ".
  • Миниблок "Сеть".
  • Миниблок "Источники питания".
  • Миниблок "Потребители".
  • Миниблок "Вид оперативного переключения".
  • Миниблок "Управление оперативными переключениями".

Учебно-методическое пособие по проведению лабораторных работ:

РАЗДЕЛ "ЭЛЕКТРИЧЕСКИЕ СХЕМЫ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ"

Лабораторная работа № 1 "Сборка электрических схем распределительных устройств с одной системой сборных шин".

  • Схема распределительного устройства с одной несекционированной системой сборных шин;
  • Схема распределительного устройства с одной секционированной системой сборных шин;
  • Схема распределительного устройства с одной секционированной выключателем и обходной системами сборных шин.

Лабораторная работа № 2 "Сборка электрических схем распределительных устройств с двумя системами сборных шин"

  • Схема распределительного устройства с двумя системами сборных шин с шиносоединительным выключателем;
  • Схема распределительного устройства с двумя секционированными системами сборных шин с двумя шиносоединительными и двумя секционными выключателями;
  • Схема распределительного устройства с двумя системами шин и обходной с шиносоединительным и обходным выключателями;
  • Схема распределительного устройства с двумя системами шин и обходной с двумя шиносоединительным и двумя обходными выключателями.


Лабораторная работа № 3 "Сборка электрических схем распределительных устройств кольцевого типа"

  • Схема "Треугольник";
  • Схема "Четырехугольник";
  • Схема "Шестиугольник";
  • Схема "Трансформаторы-шины с полуторным присоединением линии";
  • Полуторная схема.


Лабораторная работа № 4 "Сборка упрощенных схем распределительных устройств"

  • Схема "Блок линия-трансформатор с разъединителем";
  • Схема "Мостик с выключателем в перемычке и определителями в цепях трансформаторов";
  • Схема "Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий";
  • Схема "Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов";
  • Схема "Заход-выход".


РАЗДЕЛ "ОПЕРАТИВНЫЕ ПЕРЕКЛЮЧЕНИЯ В РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВАХ"

Лабораторная работа № 5 "Переключения при включении и отключении присоединений"

  • Включение и отключение линии электропередачи.


Лабораторная работа № 6 "Переключения при переводе присоединений с одной системы шин на другую"

  • Перевод всех присоединений с рабочей системы шин на резервную с помощью шиносоединительного выключателя;
  • Перевод всех присоединений с рабочей системы шин на резервную при отсутствии шиносоединительного выключателя;
  • Перевод всех присоединений с одной системы шин на другую с помощью шиносоединительного выключателя при фиксированном распределении присоединений по системам.

Лабораторная работа № 7 "Переключения при выводе оборудования в ремонт и при вводе его в работу после ремонта"

  • Вывод в ремонт системы шин, находящейся в состоянии резерва, при отключенном шиносоединительном выключателе.

Лабораторная работа № 8 "Переключения при выводе в ремонт выключателя и при вводе его в работу после ремонта"

  • Вывод в ремонт выключателя присоединения путем замены его обходным выключателем и ввод его в работу после ремонта.

*
*
Цена: по запросу
*
