Стенд "Переходные процессы в электроэнергетических системах" УП5899

Стенд "Переходные процессы в электроэнергетических системах" УП5899

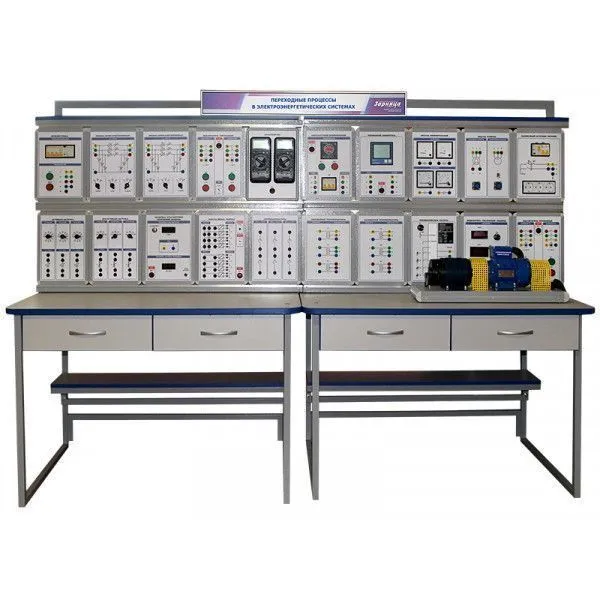

Стенд "Переходные процессы в электроэнергетических системах" представляет собой изделие напольно-стендового исполнения.

Стенд  позволяет исследовать процесс синхронизации натурного генератора электрической энергии с сетью промышленной частоты, электромагнитные и электромеханические переходные процессы в электроэнергетической системе.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу "Переходные процессы в электроэнергетических системах". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.


Артикул УП5899
Габариты: 2060 х 850 х 1750 мм
Масса: не более 250 кг
Электропитание: 380 В, 50 Гц
Потребляемая мощность: не более 500 Вт

Базовая комплектация:

Модуль "Выключатель трехфазный"

3

Модуль "Индуктивная нагрузка"

1

Модуль "Модель линии электропередач"

2

Модуль "Модуль ввода- вывода"

1

Модуль "Однофазные трансформаторы"

2

Модуль "Питание стенда"

1

Модуль "Активная нагрузка"

1

Модуль "Линейные реакторы"

1

Модуль "Возбудитель синхронной машины"

1

Модуль "Преобразователь частоты"

1

Модуль "Модуль агрегата"

1

Модуль "Модуль ручной синхронизации"

1

Модуль "Модуль измерительный"

1

Модуль "Емкостная нагрузка"

1

Модуль "Трехфазный измеритель"

1

Модуль "Указатель угла нагрузки синхронной машины"

1

Ноутбук

1

Программное обеспечение "Менеджер эксперимента" (на электронном носителе)

1

Электромашинный агрегат с оптическим энкодером

1

Лабораторный стол с двухсекционным контейнером и двухуровневой рамой

2

Комплект соединительных проводов и кабелей

1

Комплект поставки:

  1. Лабораторный стенд "Переходные процессы в электроэнергетических системах".
  2. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
  3. Ноутбук.
  4. Программное обеспечение "Менеджер эксперимента" (на электронном носителе).
  5. Электромашинный агрегат с оптическим энкодером.
  6. Вывеска с названием стенда.
  7. Комплект соединительных проводов и кабелей.
  8. Паспорт изделия.
  9. Руководство по эксплуатации.
  10. Методические указания для проведения лабораторных работ.

Состав (основного изделия):

Комплект лабораторных модулей:
  • Возбудитель синхронной машины.
  • Выключатель трехфазный (3 шт.).
  • Индуктивная нагрузка.
  • Модель линии электропередач (2 шт.).
  • Модуль агрегата.
  • Модуль ввода-вывода.
  • Модуль измерительный.
  • Модуль синхронизации.
  • Однофазные трансформаторы (2 шт.).
  • Питание стенда.
  • Преобразователь частоты.
  • Трехфазный измеритель.
  • Активная нагрузка.
  • Линейные реакторы.
  • Указатель угла нагрузки синхронной машины.
  • Емкостная нагрузка.

Учебно-методическое пособие по проведению лабораторных работ:

Раздел "Переходные процессы в электроэнергетических системах"

1. Электромагнитные переходные процессы в электроэнергетических системах.

  • Переходный процесс при симметричном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
  • Переходный процесс при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
  • Переходный процесс при обрыве фазы в электрической сети, питающейся от источника практически бесконечной мощности.
  • Переходный процесс при двойном замыкании на землю в электрической сети с изолированной нейтралью, питающейся от источника практически бесконечной мощности.
  • Переходный процесс при однофазном коротком замыкании с разрывом фазы в электрической сети с заземленной нейтралью, питающейся от источника практически бесконечной мощности.
  • Переходный процесс при подключении к сети ненагруженного трансформатора.


2. Электромеханические переходные процессы в электроэнергетических системах.

  • Переходной процесс в одномашинной электрической системе при подключении синхронного генератора методом точной синхронизации.
  • Переходной процесс в одномашинной электрической системе при подключении синхронного генератора методом самосинхронизации.
  • Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
  • Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
  • Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе.
  • Исследование влияния нагрузки синхронного генератора на предельное время отключения короткого замыкания.
  • Процесс потери устойчивости генератора при его медленном нагружении.
  • Переходный процесс в одномашинной электрической системе при потере возбуждения генератора.
  • Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с сетью без потери возбуждения.
  • Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с временной потерей возбуждения.

*
*
