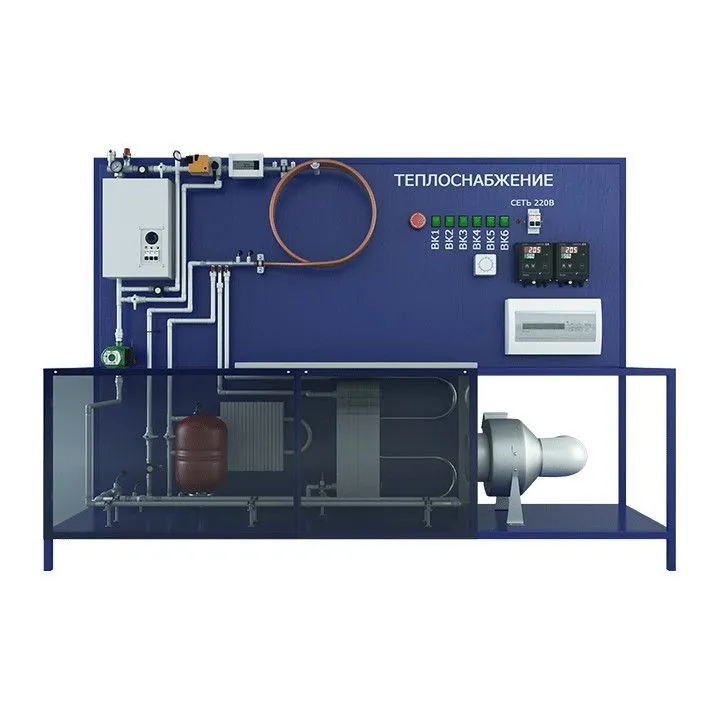

Стенд по изучению систем теплоснабжения и отопительных приборов, ТОТ-ТСОП

Стенд по изучению систем теплоснабжения и отопительных приборов, ТОТ-ТСОП

Стенд предназначен для изучения автоматизация и диспетчеризация систем теплоснабжения

ХАРАКТЕРИСТИКИ

Габариты (Д х Ш х В): 2200х700х1600

Модель: ТОТ-ТСОП



КОМПЛЕКТАЦИЯ ЛАБОРАТОРНОГО СТЕНДА

Рама лабораторной установки 1 шт
Пульт автоматизации и управления 1 комплект
Вентилятор 1 шт
Электроотопительный котел 1 шт
Алюминиевая секция радиатора 4 шт
Конвектор отопления водяной 1 шт
Змеевик 1 шт
Камера для испытания отопительных приборов 1 шт
Экспериментальный участок медной трубы 1 шт
Расширительный бак 1 шт
Группа безопасности для системы отопления 1 шт
Насос циркуляционный 1 шт
Датчик расхода 2 шт
Программируемый ПИД контроллер систем отопления 1 шт
Тепловой счетчик 1 шт
Регулятор вращения вентилятора 1 шт
Датчик давления 2 шт
Датчик температуры 7 шт
Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру 1 шт
Методические описания по проведению лабораторных работ и программное обеспечение 1 комплект

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ

  • Автоматическое управление процессом

  • Подключение к компьютеру

  • Срок изготовления - 30 дней

  • Методическое и программное обеспечение в комплекте

  • Режим тренажера


ЛАБОРАТОРНЫЕ РАБОТЫ

  • Изучение устройства и основных характеристик отопительных приборов
  • Определение гидравлической характеристики приборного узла
  • Повышение эффективности работы системы отопления путем настройки и контроля температуры теплоносителя, поступающего в отопительный прибор из обратной линии путем смешения ее с теплоносителем, поступающим из котла
  • Определение теплоотдачи отопительных приборов: радиатор, конвектор, змеевик
  • Определение гидравлического сопротивления отопительных приборов
  • Определение потерь тепловой энергии при ее транспортировании
  • Изучение программируемых микроконтроллеров
  • Экспериментальные исследования автоматизированной системы управления теплоснабжением: с использованием микроконтроллера типа "Овен"
  • Экспериментальные исследования автоматизированной системы управления теплоснабжением: с применением компьютерного управления
  • Экспериментальные исследования эффективности работы электрического теплового котла
  • Экспериментальные исследования эффективности системы теплоснабжения
  • Определение коэффициентов затекания в прибор при осевом замыкающем участке
  • Определение коэффициентов затекания в прибор при смещенном замыкающем участке
  • Изучение работы и настройка пид регуляторов в автоматизированной системе управления теплоснабжением
  • Определение тепловой мощности котла
  • Определение потребленной тепловой энергии
*
Цена: по запросу
*
