Стенд "Монтаж автономной системы отопления" УП6484

Стенд "Монтаж автономной системы отопления" УП6484

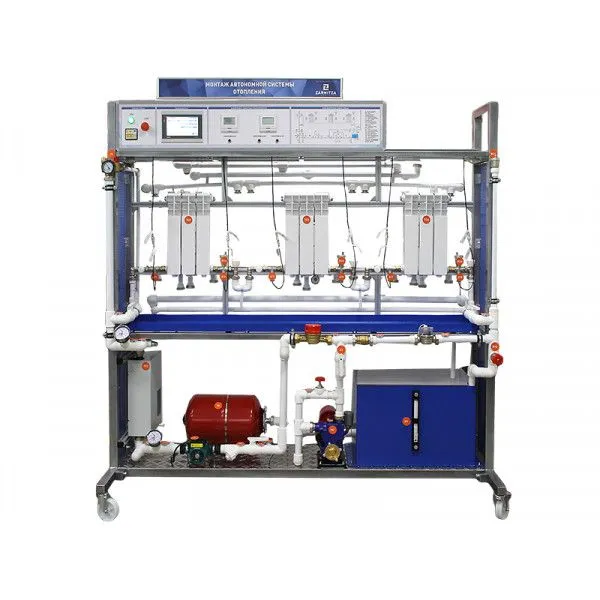

Стенд "Монтаж автономной системы отопления"  УП6484 представляет собой мобильное основание с размещенной на нем моделью действующей автономной системы отопления с источником и потребителями тепловой энергии, снабженной трубопроводной обвязкой, с измерительными приборами, обеспечивающей забор воды из расходной емкости, заправку системы отопления, циркуляцию теплоносителя по основному контуру отопления. В комплект поставки входит набор готовых патрубков, обеспечивающий сборку различных конфигураций автономной системы отопления, набор слесарных инструментов для обучения технологии монтажа и пайки с использованием PPR труб и арматуры, а также комплект фитингов и арматуры PPR для обучения пайке и монтажу отопительных приборов в контуре отопления.


Артикул УП6484
Габариты: 1900 х 800 х 1900 мм
Масса: не более 85 кг
Электропитание: 220 В., 50 Гц
Потребляемая мощность: не более 3,5 кВт

Базовая комплектация:

Лабораторный стенд "Монтаж автономной системы отопления"

1

Набор слесарных инструментов

1

Набор для пайки PPR арматуры

1

Комплект фитингов и арматуры PPR

1

Комплект герметизирующих материалов

1

Комплект соединительных проводов и кабелей

1


Дополнительная комплектация:

Обучающая система ПО LMS Zarnitza

1


Дополнительное оборудование и программное обеспечение (ПО):

  • Обучающая система ПО LMS Zarnitza.

Комплект поставки:

1. Лабораторный стенд "Монтаж автономной системы отопления".
2. Набор слесарных инструментов.
3. Набор для пайки PPR арматуры.
4. Комплект фитингов и арматуры PPR.
5. Комплект герметизирующих материалов.
6. Комплект соединительных проводов и кабелей.
7. Паспорт изделия.
8. Руководство по эксплуатации.
9. Методические рекомендации по проведению лабораторных работ.

Состав (основного изделия):

  • Мобильное основание.
  • Блок управления и индикации.
  • Термоманометр (2 шт.).
  • Радиатор водяного отопления (3 шт.).
  • Расширительный бак.
  • Термостатический клапан (6 шт.).
  • Сменные электроуправляемые головки для термостатических клапанов (6 шт.).
  • Расходомер.
  • Электрический котел.
  • Насос циркуляционный (2 шт.).
  • Датчик утечки.
  • Кран аварийный (2 шт.).
  • Комплект соединительных трубопроводов.
  • Бак накопительный.

Учебно-методическое пособие по проведению лабораторных работ:

1. Устройство и принцип действия автономной системы отопления.
2. Подготовка к работе, заполнение системы отопления теплоносителем, запуск в работу гидравлического контура и системы измерений.
3. Экспериментальное определение номинальной мощности отопительного прибора и его удельных характеристик.
4. Экспериментальная реализация различных методов регулирования мощности отопительного прибора.
5. Определение коэффициентов затекания в однотрубной системе отопления с перемычками.
6. Монтаж автономных систем отопления с нижним последовательным подключением отопительных приборов.
7. Монтаж автономных систем отопления с нижним параллельным подключением отопительных приборов.
8. Монтаж автономных систем отопления с верхней разводкой отопительных приборов.
9. Изучение конструкции и принципов работы устройств регулировки мощности отопительных приборов.
Стенд "Монтаж автономной системы отопления"  УП6484 предназначен для ознакомления студентов с элементами системы автономного отопления, их конструкцией и принципами функционирования, а также для отработки навыков по монтажу и пуско-наладке замкнутой автономной системы отопления. Данное оборудование может применяться в процессе обучения в учреждениях специального и среднего профессионального образования для получения базовых и углубленных знаний.
*
*
Цена: по запросу
*
