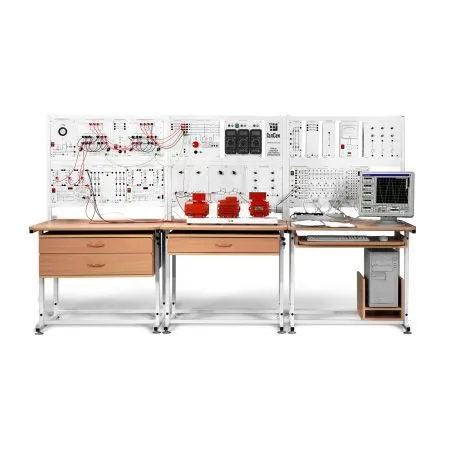

Стенд "Переходные процессы в электроэнергетических системах" ЭЭ1-ППЭС-С-К
 Стендовое исполнение |
 Компьютерное управление |
 Для СПО, ВПО |
 15 базовыхэкспериментов |
 2 рабочихместа |
Типовой комплект поставки учебного лабораторного стенда включает в себя следующие сменные функциональные блоки и компоненты:
- Источник питания двигателя постоянного тока – 1 шт.
- Возбудитель синхронной машины – 1 шт.
- Однофазный источник питания – 1 шт.
- Трехполюсный выключатель – 4 шт.
- Модель линии электропередачи – 2 шт.
- Линейный реактор – 1 шт.
- Индуктивная нагрузка – 1 шт.
- Трехфазная трансформаторная группа – 1 шт.
- Трехфазная трансформаторная группа – 1 шт.
- Измеритель напряжений и частот – 1 шт.
- Блок мультиметров (3 мультиметра) – 1 шт.
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.
- Лабораторный стол с приспособлениями для размещения компьютера и двухуровневой рамой – 1 шт.
- Лабораторный стол с контейнером для проводников и двухуровневой рамой – 1 шт.
- Персональный компьютер – 1 шт.
- Электромашинный агрегат с маховиком (с машиной постоянного тока 101.1, машиной переменного тока 102.1 и преобразователем углового перемещения) – 1 шт.
- Терминал – 1 шт.
- Блок ввода/вывода цифровых сигналов – 1 шт.
- Блок датчиков тока и напряжения – 1 шт.
- Активная нагрузка – 1 шт.
- Коннектор – 1 шт.
- Указатель угла нагрузки синхронной машины – 1 шт.
- Указатель частоты вращения – 1 шт.
- Трехфазный источник питания – 1 шт.
- Блок синхронизации – 1 шт.
- Измеритель мощностей – 1 шт.
- Набор аксессуаров для комплекта ЭЭ2М-С-К – 1 шт.
- Блок измерительных трансформаторов тока и напряжения – 1 шт.
- Табличка информационная с подсветкой "Электроэнергетика - Переходные процессы в электроэнергетических системах" ЭЭ1М-ППЭС-С-К – 1 шт.
1. Электромагнитные переходные процессы в электроэнергетических системах.
1.1. Переходный процесс при подключении к сети ненагруженного трансформатора.
1.2. Переходный процесс при симметричном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
1.3. Переходный процесс при симметричном коротком замыкании в электрической сети, питающейся от синхронного генератора.
1.4. Переходный процесс при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
1.5. Переходный процесс при обрыве фазы в электрической сети, питающейся от источника практически бесконечной мощности.
1.6. Переходный процесс при двойном замыкании на землю в электрической сети с изолированной нейтралью, питающейся от источника практически бесконечной мощности.
1.7. Переходный процесс при однофазном коротком замыкании с разрывом фазы в электрической сети с заземленной нейтралью, питающейся от источника практически бесконечной мощности.
2. Электромеханические переходные процессы в электроэнергетических системах.
2.1. Переходный процесс в одномашинной электрической системе при подключении синхронного генератора к электрической сети.
2.2. Снятие угловых характеристик синхронного генератора.
2.3. Процесс потери устойчивости генератора при его медленном нагружении.
2.4. Переходный процесс в одномашинной электрической системе при коротком замыкании на линии электропередачи.
2.5. Переходный процесс в одномашинной электрической системе при потере возбуждения генератора.
2.6. Определение предельного времени отключения короткого замыкания в одномашинной электрической системе.
2.7. Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с сетью без потери возбуждения.
2.8. Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с временной потерей возбуждения.
1.1. Переходный процесс при подключении к сети ненагруженного трансформатора.
1.2. Переходный процесс при симметричном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
1.3. Переходный процесс при симметричном коротком замыкании в электрической сети, питающейся от синхронного генератора.
1.4. Переходный процесс при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
1.5. Переходный процесс при обрыве фазы в электрической сети, питающейся от источника практически бесконечной мощности.
1.6. Переходный процесс при двойном замыкании на землю в электрической сети с изолированной нейтралью, питающейся от источника практически бесконечной мощности.
1.7. Переходный процесс при однофазном коротком замыкании с разрывом фазы в электрической сети с заземленной нейтралью, питающейся от источника практически бесконечной мощности.
2. Электромеханические переходные процессы в электроэнергетических системах.
2.1. Переходный процесс в одномашинной электрической системе при подключении синхронного генератора к электрической сети.
2.2. Снятие угловых характеристик синхронного генератора.
2.3. Процесс потери устойчивости генератора при его медленном нагружении.
2.4. Переходный процесс в одномашинной электрической системе при коротком замыкании на линии электропередачи.
2.5. Переходный процесс в одномашинной электрической системе при потере возбуждения генератора.
2.6. Определение предельного времени отключения короткого замыкания в одномашинной электрической системе.
2.7. Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с сетью без потери возбуждения.
2.8. Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с временной потерей возбуждения.
|
Потребляемая мощность, В·А, не более |
1000 |
|
Электропитание: - от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - частота, Гц |
380 ± 38 220 ± 22 50 ± 0,5 |
|
Класс защиты от поражения электрическим током |
I |
|
Габаритные размеры, мм, не более - длина (по фронту) - ширина (ортогонально фронту) - высота |
2730 850 1600 |
|
Масса, кг, не более |
250 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
- Руководство по выполнению базовых экспериментов "Переходные процессы в электроэнергетических системах""
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭЭ1М-ППЭС-С-К
- Компакт-диск с программным и методическим обеспечением комплекта ЭЭ1М-ППЭС-С-К
- Гибкая модульная структура учебных стендов ГалСен® — легкая компоновка электрических цепей из сменных блоков по принципу конструктора, интуитивно понятному как учащемуся, так и самому преподавателю.
- Индивидуальный подход, масштабируемость — изготовление под заказ. Перечень сменных функциональных блоков может быть расширен или сокращен под задачи заказчика.
- Наглядные результаты опытов на реальных аналоговых, цифровых и виртуальных измерительных приборах.
- Надёжная защита стенда от перегрузок, коротких замыканий, неумелого обращения.
- Электробезопасность — защита пользователя от поражения электрическим током, устройство защитного отключения.
- Продуманный дизайн для творческого решения учебных задач.
- Промышленное изготовление, послегарантийная техподдержка от разработчиков на весь срок службы оборудования.
- Обширный опыт поставок по госзакупкам — более 20 лет работы по исполнению госконтрактов в России и за рубежом.
