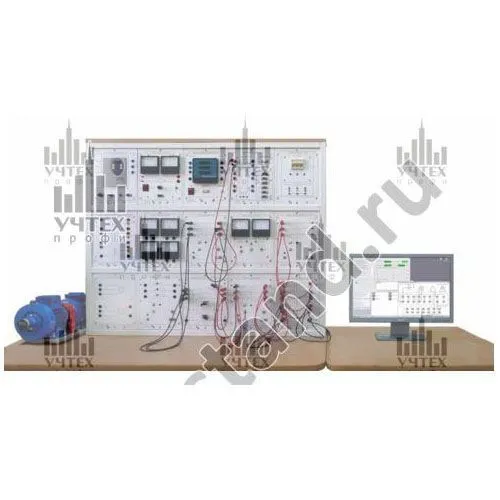

Стенд "Модель электрической системы" МЭС1-СК
Стенд "Модель электрической системы" МЭС1-СК предназначен для проведения лабораторных и практических работ по курсам: «Электромагнитные и электромеханические переходные процессы в электроэнергетических системах», «Автоматика нормальных режимов электроэнергетических систем», «Противоаварийная автоматика в электроэнергетических системах».
| Габариты: | 2130х1650х650 мм |
| Масса: | не более 150 кг |
| Электропитание: | 3х380 В, 50 Гц |
| Потребляемая мощность: | не более 750 ВА |
Состав:
1. Модули: питания стенда; ввода-вывода с платой ввода-вывода; измерителя мощности; возбуждения; преобразователь частоты; трехфазной сети; измеритель скорости; выключателя; измерительный (2 шт); однофазных трансформаторов (2 шт); линии электропередач; синхронизации; агрегата.2. Электромашинный агрегат (асинхронный двигатель с короткозамкнутым ротором, универсальная машина переменного тока, энкодер).
3. Персональный компьютер.
4. Лабораторный стол.
5. Компьютерный стол.
6. Тумбочка-подставка под агрегат.
7. Комплект соединительных проводов.
8. Комплект жгутов и кабелей.
9. Программное обеспечение (компакт-диск).
10. Техническое описание лабораторного стенда.
11. Методические указания к проведению лабораторных работ.
Перечень лабораторных работ:
Раздел «Переходные процессы в электроэнергетических системах»1. Анализ переходных процессов при трехфазном КЗ в электрической сети, питающейся от источника бесконечной мощности.
2. Анализ переходных процессов при несимметричных КЗ в электрической сети, питающейся от источника бесконечной мощности.
3. Исследование процесса синхронизации натурного синхронного генератора с сетью и регулирования его активной и реактивной мощностей.
4. Определение угловой характеристики синхронного генератора.
5. Исследование влияния параметров элементов, схемы и режима электрической системы на его устойчивость.
6. Исследование влияния на статическую устойчивость натурного синхронного генератора вида короткого замыкания в электроэнергетической системе.
7. Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе.
Раздел «Автоматизация электроэнергетических систем»
1. Автоматическое повторное включение линии электропередачи.
2. Автоматическое включение резерва питающего присоединения.
3. Автоматическое регулирование возбуждения синхронного генератора.
4. Автоматическая синхронизация генератора с сетью.
Раздел «Релейная защита в электроэнергетических системах»
1. Токовая отсечка.
2. Максимальная токовая защита с независимой выдержкой времени.
3. Максимальная токовая защита с пуском по напряжению.
4. Защита от однофазных коротких замыканий на землю.
