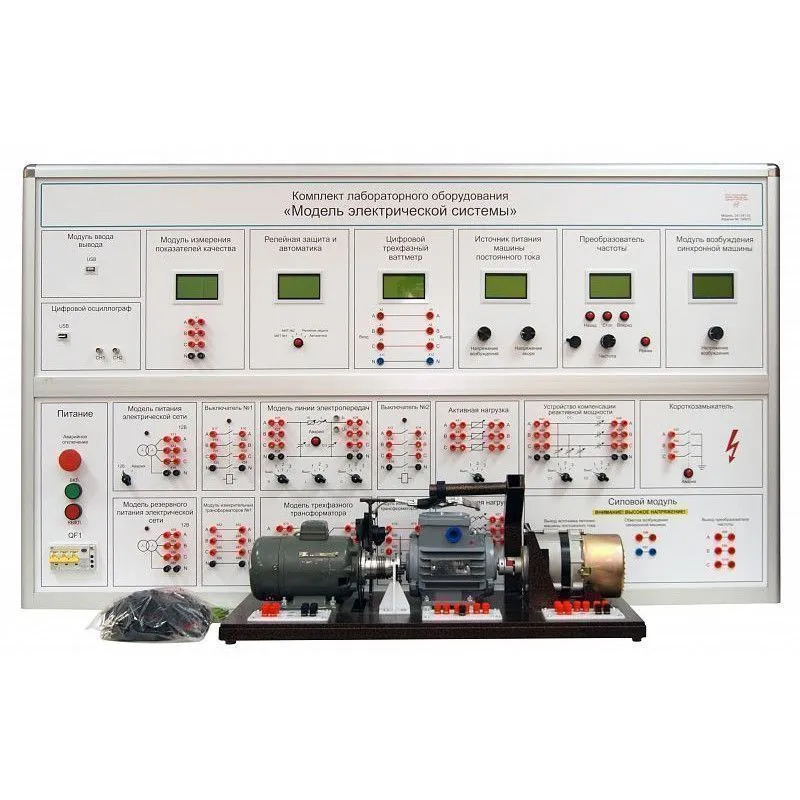

Стенд "Модель электрической системы" ЭЛБ-241.081.01
Исполнение стендовое, компьютерная версия.
Назначение:
Комплект учебного лабораторного оборудования «Модель электрической системы» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Технические особенности
Комплект учебного лабораторного оборудования «Модель электрической системы» выполнен в стендовом исполнении: тематический моноблок «Модель электрической системы» расположен на собственном лабораторном столе, оснащенном выдвижной полкой для ноутбука и выдвижным ящиком. Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
Рабочее напряжение лабораторного оборудования не превосходит 12В.
Наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.
| Габариты: | длина (по фронту) 1400 мм ширина (ортогонально фронту)600 мм высота 1 600 мм |
| Масса: | 100 кг |
| Электропитание: | от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением 380 В. частотой 50 Гц |
| Потребляемая мощность: | 500 В·А |
| Класс защиты от поражения электрическим током: | I |
| Количество человек, которое одновременно и активно может работать на комплекте: | 2 |
| Диапазон рабочих температур, ˚С: | +10…+35 |
| Влажность, %: | до 80 |
| Рабочее напряжение: | 12 В |
Комплект поставки
|
№ |
Наименование |
Количество, шт. |
|
1 |
Тематический моноблок «Модель электрической системы» с лабораторным столом |
1 |
|
2 |
Ноутбук |
1 |
|
3 |
Мышь (с ковриком для мыши) |
1 |
|
4 |
Электромашинный агрегат |
1 |
|
5 |
Комплект соединительных проводов и сетевых шнуров |
1 |
|
6 |
Диск с методическими рекомендациями |
1 |
|
7 |
Диск с мультимедийной методикой |
1 |
|
8 |
Диск с программным обеспечением |
1 |
|
9 |
Сертификат ИСО |
1 |
|
№ |
Наименование |
Количество, шт. |
|
1 |
Тематический моноблок «Модель электрической системы» с лабораторным столом |
1 |
|
2 |
Ноутбук |
1 |
|
3 |
Мышь (с ковриком для мыши) |
1 |
|
4 |
Электромашинный агрегат |
1 |
|
5 |
Комплект соединительных проводов и сетевых шнуров |
1 |
|
6 |
Диск с методическими рекомендациями |
1 |
|
7 |
Диск с мультимедийной методикой |
1 |
|
8 |
Диск с программным обеспечением |
1 |
|
9 |
Сертификат ИСО |
1 |
Базовые эксперименты (лабораторные работы)
1. Установившиеся режимы в электроэнергетических системах
1.1. Исследование режимов работы электрооборудования при симметричной нагрузке.
1.2. Исследование режимов работы электрооборудования при несимметричной нагрузке.
1.3. Исследование влияния нагрузки на потери электрической энергии в системе электроснабжения.
1.4. Исследование влияния характера нагрузки на режим работы электрооборудования.
1.5. Исследование режима компенсации реактивной мощности с помощью конденсаторной батареи.
1.6. Исследование влияния параметров и схемы включения конденсаторной батареи на режим работы электрооборудования.
2. Переходные процессы в электроэнергетических системах
2.1. Анализ переходных процессов при трехфазном КЗ в электрической сети, питающейся от источника бесконечной мощности.
2.2. Анализ переходных процессов при несимметричных КЗ в электрической сети, питающейся от источника бесконечной мощности.
2.3. Исследование факторов, влияющих на величины токов короткого замыкания в системе электроснабжения.
2.4. Исследование влияния параметров элементов, схемы и режима электрической системы на его устойчивость.
3 Передача и качество электрической энергии в электроэнергетических системах
3.1. Измерение параметров установившегося режима электрической сети с односторонним питанием.
3.2. Измерение параметров установившегося режима электрической сети с двусторонним питанием.
3.3. Потери электрической энергии в распределительных сетях.
3.4. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
3.5. Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
3.6. Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
3.7. Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.
3.8. Измерение показателей качества электрической энергии.
4. Релейная защита в электроэнергетических системах
4.1. Максимальная токовая отсечка линии электропередач
4.2. Максимальная токовая защита линии электропередач
4.3. Максимальная токовая защита с независимой выдержкой времени.
4.4. Максимальная токовая защита с пуском по напряжению.
4.5. Дифференциальная защита линии электропередач
4.6. Максимальная токовая защита трансформатора.
4.7. Дифференциальная защита трансформатора.
5. Автоматизация электроэнергетических систем
5.1. Автоматическое повторное включение линии электропередачи.
5.2. Автоматическое включение резерва питающего присоединения.
5.3. Автоматическое включение резерва секционного выключателя.
5.4. Автоматическое повторное включение трансформатора.
5.5. Автоматическое регулирование частоты системы ПЧ-АД.
5.6. Автоматическое регулирование частоты системы ТР-Д.
5.7. Автоматическое регулирование напряжения синхронного генератора.
