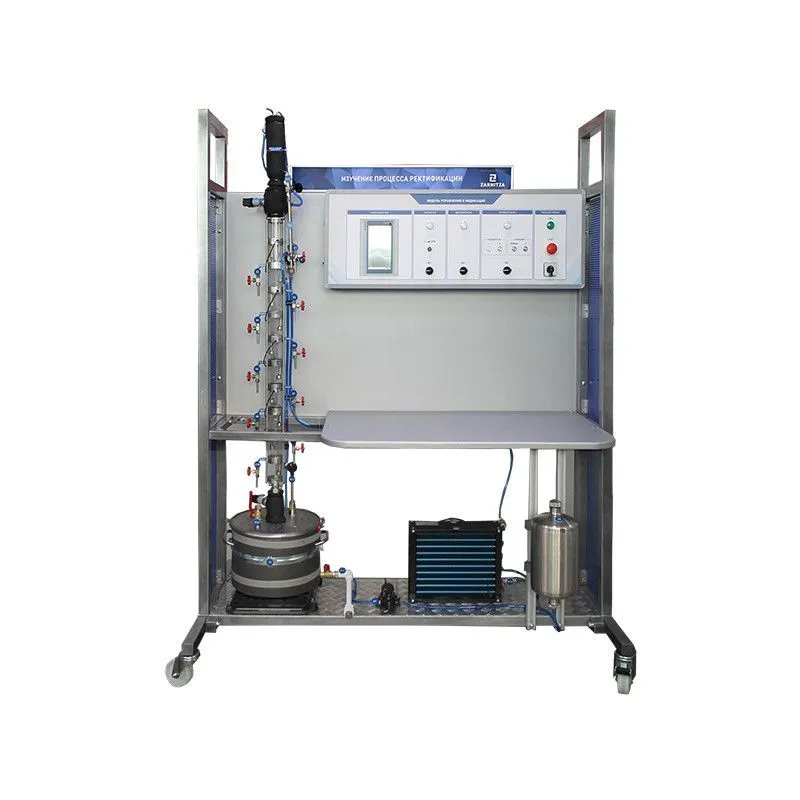

Стенд "Изучение процесса ректификации" (Тарельчатая ситчатая колонна), НГ0233

Стенд "Изучение процесса ректификации" (Тарельчатая ситчатая колонна), НГ0233

Стенд предназначен для изучения процесса ректификации многокомпонентных смесей при помощи тарельчатой ситчатой дистилляционной колонны в рамках обучения на базе высших и средних специальных учебных заведений.

Стенд представляет собой рамную напольную конструкцию с колесными опорами. Основу стенда составляет многоуровневая ректификационная колонна периодического действия.
Стенд имеет следующее исполнение: тарельчатая 10-уровневая колонна в корпусе из термостойкого стекла с ситчатыми тарелками, выполненными из термостойкого материала. Колонна имеет резьбовое присоединение. Для наглядного отображения изменения температуры дистилляции колонна имеет три точки контроля температуры.
Система управления и индикации позволяет:
· контролировать заданную температуру отбора дистиллята с первой тарелки, сигнализировать о выходе из режима отбора дистиллята;
· поддерживать температуру контура охлаждения на заданном уровне.


Артикул НГ0233
Габариты: 1200 х 800 х 1900 мм
Масса: 120 кг
Электропитание: 220 В, 50 Гц
Потребляемая мощность: 2,5 кВт
Производительность колонны: не более 1 л/час (при концентрации этилового спирта 91-93 %)

Комплект поставки:

1. Лабораторный стенд "Изучение процесса ректификации".
2. Ноутбук.
3. Комплект для определения концентрации этилового спирта в бинарной смеси.
4. Паспорт изделия.
5. Руководство по эксплуатации.
6. Методические рекомендации по проведению лабораторных работ.

Состав (основного изделия):

· Тарельчатая ситчатая дистилляционная колонна.
· Система нагрева.
· Перегонный куб.
· Дефлегматор Димрота.
· Холодильник прямоточный.
· Модуль управления и индикации.
· Система охлаждения.
· Комплект преобразователей температуры.
· Комплект преобразователей давления.
· Комплект для определения концентрации этилового спирта в бинарной смеси.

Учебно-методическое пособие по проведению лабораторных работ:

1. Практическое изучение работы ректификационной колонны периодического действия.
2. Определение флегмового числа.
3. Определение теплового баланса дефлегматора.
4. Определение КПД ректификационной колонны.
5. Изучение процесса ректификации многокомпонентной смеси в колонне периодического действия.
*
*
Цена: по запросу
*
