Стенд "Измерение угловых энергетических характеристик источников света и световых приборов", УП5196

Стенд "Измерение угловых энергетических характеристик источников света и световых приборов", УП5196

Изучение основных оптических характеристик искусственных источников света, таких как пространственное распределение силы света, пространственное распределение яркости, спектральное распределение светового потока, цветовая температура.

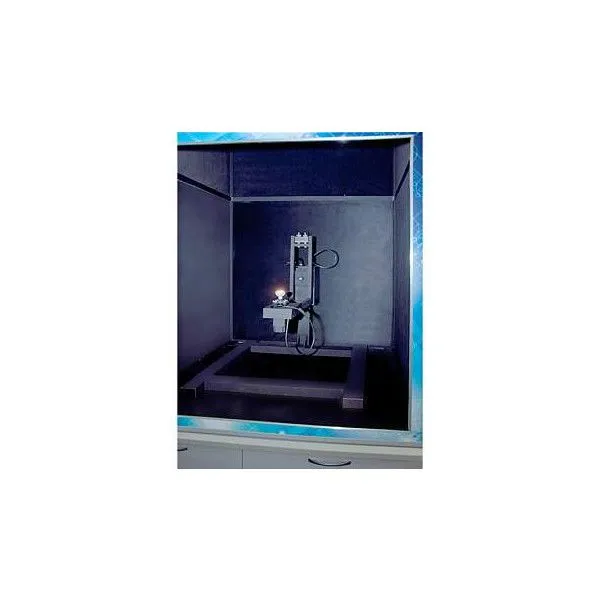

В светонепроницаемой камере с встроенными оптическими приемниками расположена поворотная платформа, представляющая собой двухкоординатную азимутальноповоротную платформу со сменными стандартными цоколями и универсальным крепежом светильников. Система измеряет диаграмму направленности источника света путем вращения поворотной платформы и замера потока во всех направлениях. При этом программное обеспечение, установленное на столе с планшетным моноблоком "Виртуальный учитель-01" рассчитывает общий поток и формирует диаграммы и параметры источника света стандартного представления, файл-библиотеку характеристик светильника в формате, принимаемом программами расчета освещенности. Кроме того, система измеряет спектральный состав источника света в нескольких ключевых направлениях и предоставляет уровень и спектр электромагнитного излучения светильника и блока его питания.

Стенд измеряет потребляемую электрическую мощность и рассчитывает КПД источника света. Таким образом, определяются все характеристики источника света, включая типовую для данного источника осциллограмму освещенности на период сетевого напряжения, а также стартовые осциллограммы электрических и световых параметров. Покрытие экран-камеры обеспечивает максимально возможную степень защиты (экранирования) от внешних источников излучения электромагнитного поля (промышленный аналог экран-камеры).

Программное обеспечение написано в среде графического программирования LABVIEW.

Состав (основного изделия):

  • Поворотная платформа с высокоточным приводом.
  • Цифровой спектроколориметр (основной оптический датчик).
  • Светонепроницаемая камера со встроенным основным оптическим приемным датчиком и системой вентиляции внутри камеры.
  • Экран-камера (исследование электромагнитного излучения) со встроенной антенной системой.
  • Оптический датчик ультрафиолетового излучения.
  • Анализатор спектра электромагнитного излучения.
  • Измеритель мощности потребления электроэнергии.
  • Измеритель светового потока.
  • Система управления и сопряжения комплекта с ПК.

Артикул УП5196
Габариты: не более 2400 х 1200 х 2000 мм.
Масса: не более 150 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность (без учета исследуемого источника света): не более 500 Вт.

Базовая комплектация:


Комплект учебно-лабораторного оборудования "Измерение угловых энергетических характеристик источников света и световых приборов"

1

Стол с планшетным моноблоком "Виртуальный учитель-01"

1

Программное обеспечение (на электронном носителе)

1

Комплект соединительных проводов и кабелей

1


Дополнительная комплектация:


Обучающая система ПО LMS Zarnitza

1


Дополнительное оборудование и программное обеспечение (ПО):

  • Обучающая система ПО LMS Zarnitza.

Комплект поставки:

1. Комплект учебно-лабораторного оборудования "Измерение угловых энергетических характеристик источников света и световых приборов".
2. Стол с планшетным моноблоком "Виртуальный учитель-01".
3. Программное обеспечение (на электронном носителе).
4. Комплект соединительных проводов и кабелей.
5. Паспорт изделия.
6. Руководство по эксплуатации.
7. Методические указания по измерению параметров источников света.

Измерение угловых энергетических характеристик источников света и световых приборов

*
*
Цена: по запросу
*
