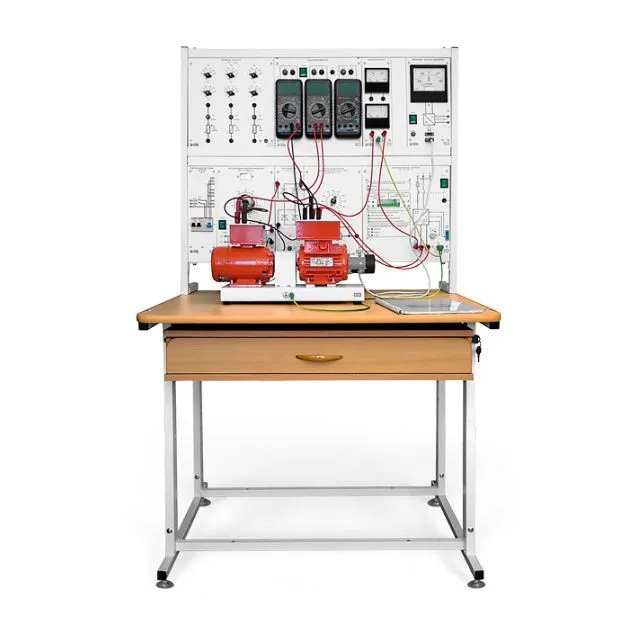

Стенд "Электрические машины и привод" ЭМП2М-С-Р
 Стендовое исполнение |
 Ручное управление |
 Для НПО, СПО |
 12 базовыхэкспериментов |
 2 рабочихместа |
Типовой комплект поставки учебного лабораторного стенда включает в себя следующие сменные функциональные блоки и компоненты:
- Электромашинный агрегат (с машиной постоянного тока 101.1, асинхронным двигателем 106 и преобразователем углового перемещения) – 1 шт.
- Преобразователь частоты – 1 шт.
- Однофазный источник питания – 1 шт.
- Реостат возбуждения машины постоянного тока – 1 шт.
- Регулируемый автотрансформатор – 1 шт.
- Выпрямитель – 1 шт.
- Однофазный трансформатор – 1 шт.
- Блок мультиметров (3 мультиметра) – 1 шт.
- Вольтамперметр – 1 шт.
- Измеритель параметров однофазной сети – 1 шт.
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.
- Набор аксессуаров для комплекта ОЭМ1-Н-Р – 1 шт.
- Активная нагрузка – 1 шт.
- Указатель частоты вращения – 1 шт.
- Табличка информационная с подсветкой "Электрические машины и привод" ЭМП2М-С-Р – 1 шт.
1. Генератор постоянного тока
1.1. Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
1.2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
1.3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым возбуждением.
2. Двигатель постоянного тока и электропривод на его основе
2.1. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с параллельным возбуждением.
2.2. Определение механической характеристики n=f(М) двигателя постоянного тока с параллельным возбуждением.
2.3. Регулирование частоты вращения двигателя постоянного тока с параллельным возбуждением изменением напряжения якоря.
2.4. Регулирование частоты вращения двигателя постоянного тока с параллельным возбуждением изменением возбуждения.
2.5. Определение координат электропривода с двигателем постоянного тока параллельного возбуждения в генераторном, двигательном и тормозном режимах.
3. Трехфазный асинхронный двигатель и электропривод на его основе
3.1. Снятие электромеханической характеристики n=f(I) трехфазного асинхронного двигателя с короткозамкнутым ротором.
3.2. Определение механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.
3.3. Регулирование частоты вращения трехфазного асинхронного двигателя с короткозамкнутым ротором согласованным изменением частоты и напряжения статора.
3.4. Определение координат электропривода с трехфазным асинхронным двигателем с короткозамкнутым ротором в генераторном, двигательном и тормозном режимах.
1.1. Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
1.2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
1.3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым возбуждением.
2. Двигатель постоянного тока и электропривод на его основе
2.1. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с параллельным возбуждением.
2.2. Определение механической характеристики n=f(М) двигателя постоянного тока с параллельным возбуждением.
2.3. Регулирование частоты вращения двигателя постоянного тока с параллельным возбуждением изменением напряжения якоря.
2.4. Регулирование частоты вращения двигателя постоянного тока с параллельным возбуждением изменением возбуждения.
2.5. Определение координат электропривода с двигателем постоянного тока параллельного возбуждения в генераторном, двигательном и тормозном режимах.
3. Трехфазный асинхронный двигатель и электропривод на его основе
3.1. Снятие электромеханической характеристики n=f(I) трехфазного асинхронного двигателя с короткозамкнутым ротором.
3.2. Определение механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.
3.3. Регулирование частоты вращения трехфазного асинхронного двигателя с короткозамкнутым ротором согласованным изменением частоты и напряжения статора.
3.4. Определение координат электропривода с трехфазным асинхронным двигателем с короткозамкнутым ротором в генераторном, двигательном и тормозном режимах.
|
Потребляемая мощность, В·А, не более |
200 |
|
Электропитание: - от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - частота, Гц |
220 ± 22 50 ± 0,5 |
|
Класс защиты от поражения электрическим током |
I |
|
Габаритные размеры, мм, не более - длина (по фронту) - ширина (ортогонально фронту) - высота |
910 850 1600 |
|
Масса, кг, не более |
75 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
- Руководство по выполнению базовых экспериментов «Электрические машины и привод»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭМП2М-С-Р
- Руководство по выполнению базовых экспериментов «Однофазный трансформатор»
- Компакт-диск с методическим обеспечением комплекта ЭМП2М-С-Р
- Гибкая модульная структура учебных стендов ГалСен® — легкая компоновка электрических цепей из сменных блоков по принципу конструктора, интуитивно понятному как учащемуся, так и самому преподавателю.
- Индивидуальный подход, масштабируемость — изготовление под заказ. Перечень сменных функциональных блоков может быть расширен или сокращен под задачи заказчика.
- Наглядные результаты опытов на реальных аналоговых, цифровых и виртуальных измерительных приборах.
- Надёжная защита стенда от перегрузок, коротких замыканий, неумелого обращения.
- Электробезопасность — защита пользователя от поражения электрическим током, устройство защитного отключения.
- Продуманный дизайн для творческого решения учебных задач.
- Промышленное изготовление, послегарантийная техподдержка от разработчиков на весь срок службы оборудования.
- Обширный опыт поставок по госзакупкам — более 20 лет работы по исполнению госконтрактов в России и за рубежом.
