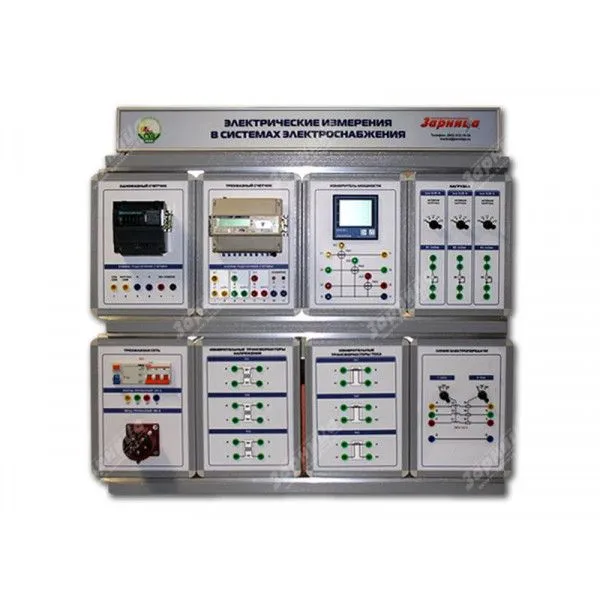

Стенд "Электрические измерения в системах электроснабжения" (ЭИСЭ-СР-1), УП5019

Стенд "Электрические измерения в системах электроснабжения" (ЭИСЭ-СР-1), УП5019

Стенд "Электрические измерения в системах электроснабжения" (ЭИСЭ-СР-1) предназначен для проведения лабораторных занятий по курсу "Электроэнергетика". Данное оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по теме "Электрические измерения в системах электроснабжения".


Учебно-методическое пособие по проведению лабораторных работ:

  1. Непосредственное измерение переменного тока с помощью щитового амперметра.
  2. Измерение переменного тока с помощью трансформатора тока и амперметра.
  3. Непосредственное измерение переменного напряжения с помощью вольтметра.
  4. Измерение переменного напряжения с помощью трансформатора напряжения и вольтметра.
  5. Непосредственное измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью ваттметра.
  6. Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока и ваттметра.
  7. Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока, трансформаторов напряжения и ваттметра.
  8. Измерение активной энергии однофазного переменного тока с помощью счетчика электрической энергии.
  9. Непосредственное измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью трехфазного счетчика электрической энергии.
  10. Измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью трансформаторов тока и счетчика электрической энергии.
  11. Измерение активной энергии трехфазного переменного тока в трехпроводной сети с помощью трансформаторов тока, трансформаторов напряжения и счетчика электрической энергии.
  12. Одновременное измерение тока, напряжения, активной мощности и активной энергии в трехпроводной электрической сети.

Артикул УП5019
Габариты: не более 920 х 600 х 1450 мм.
Масса: не более 60 кг.
Электропитание: 380 В, 50 Гц.
Потребляемая мощность: не более 200 Вт.
Каркас: алюминиевый профиль.

Комплект поставки:

  1. Комплект учебно-лабораторного оборудования "Электрические измерения в системах электроснабжения" (ЭИСЭ-СР-1).
  2. Лабораторный стол с двухсекционным контейнером.
  3. Двухуровневая рама.
  4. Комплект соединительных проводов и кабелей.
  5. Паспорт изделия.
  6. Руководство по эксплуатации.
  7. Методические рекомендации по проведению лабораторных работ.

Базовая комплектация:

Модуль "Трехфазный источник питания"

1

Модуль "Активная нагрузка"

1

Модуль "Трансформаторы тока"

1

Модуль "Трансформаторы напряжения"

1

Модуль "Однофазный счетчик"

1

Модуль "Трехфазный счетчик"

1

Модуль "Вольтметры"

1

Модуль "Амперметры"

1

Модуль "Измеритель мощности"

1

Лабораторный стол с двухсекционным контейнером

1

Двухуровневая рама

1

Комплект соединительных проводов и кабелей

1

Дополнительная комплектация:

Обучающая система ПО LMS Zarnitza

1

Дополнительное оборудование и программное обеспечение (ПО):

  • Обучающая система ПО LMS Zarnitza.

*
*
Цена: по запросу
*
