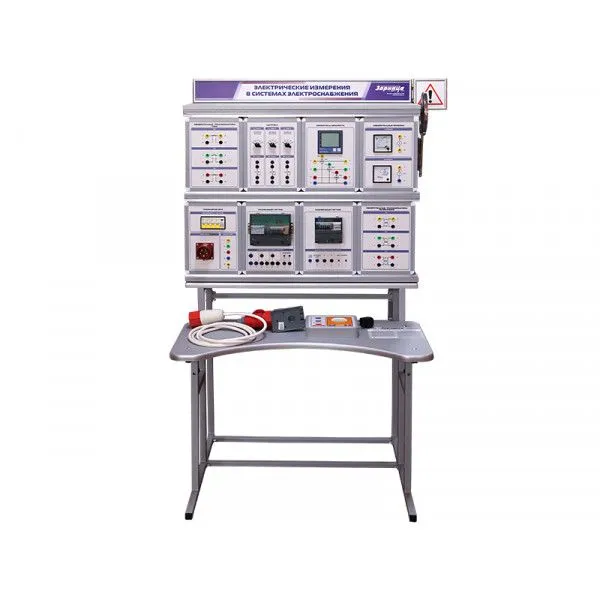

Стенд "Электрические измерения в системах электроснабжения" (ЭИСЭ-СР-1), ИС0126

Стенд "Электрические измерения в системах электроснабжения" (ЭИСЭ-СР-1), ИС0126

Стенд "Электрические измерения в системах электроснабжения" (ЭИСЭ-СР-1) предназначена для проведения лабораторно-практических занятий по измерению параметров трехфазной электрической сети и обеспечивает изучение однофазных и трехфазных счетчиков электрической энергии, измерительных трансформаторов напряжения и тока, трехфазного измерителя мощности.


Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу "Электроэнергетика". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Комплект выполнен на базе стенда УП5019

Учебно-методическое пособие по проведению лабораторных работ:

  1. Непосредственное измерение переменного тока с помощью щитового амперметра.
  2. Измерение переменного тока с помощью трансформатора тока и амперметра.
  3. Непосредственное измерение переменного напряжения с помощью вольтметра.
  4. Измерение переменного напряжения с помощью трансформатора напряжения и вольтметра.
  5. Непосредственное измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью ваттметра.
  6. Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока и ваттметра.
  7. Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока, трансформаторов напряжения и ваттметра.
  8. Измерение активной энергии однофазного переменного тока с помощью счетчика электрической энергии.
  9. Непосредственное измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью трехфазного счетчика электрической энергии.
  10. Измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью трансформаторов тока и счетчика электрической энергии.
  11. Измерение активной энергии трехфазного переменного тока в трехпроводной сети с помощью трансформаторов тока, трансформаторов напряжения и счетчика электрической энергии.
  12. Одновременное измерение тока, напряжения, активной мощности и активной энергии в трехпроводной электрической сети.

Артикул ИС0126
Габариты: не более 930 х 800 х 1800 мм.
Масса: не более 60 кг.
Электропитание: 380 В, 50 Гц.
Потребляемая мощность: не более 200 Вт.

Комплект поставки:

  1. Лабораторный стенд "Электрические измерения в системах электроснабжения".
  2. Портативный электронный видеоувеличитель.
  3. Стенд информационный "Жестовые обозначения".
  4. Стол-трансформер адаптивный.
  5. Двухуровневая рама.
  6. Система светозвукового оповещения преподавателя.
  7. Зеркальное устройство проецирования.
  8. Вывеска с названием стенда.
  9. Комплект соединительных проводов и силовых кабелей.
  10. Паспорт изделия.
  11. Руководство по эксплуатации.
  12. Методические рекомендации по проведению лабораторных работ.

Состав (основного изделия):

  • Модуль "Трехфазная сеть".
  • Модуль "Нагрузка".
  • Модуль "Измерительные приборы".
  • Модуль "Измерительные трансформаторы напряжения".
  • Модуль "Измерительные трансформаторы тока".
  • Модуль "Трехфазный счетчик".
  • Модуль "Однофазный счетчик".
  • Модуль "Измеритель мощности".

*
*
Цена: по запросу
*
