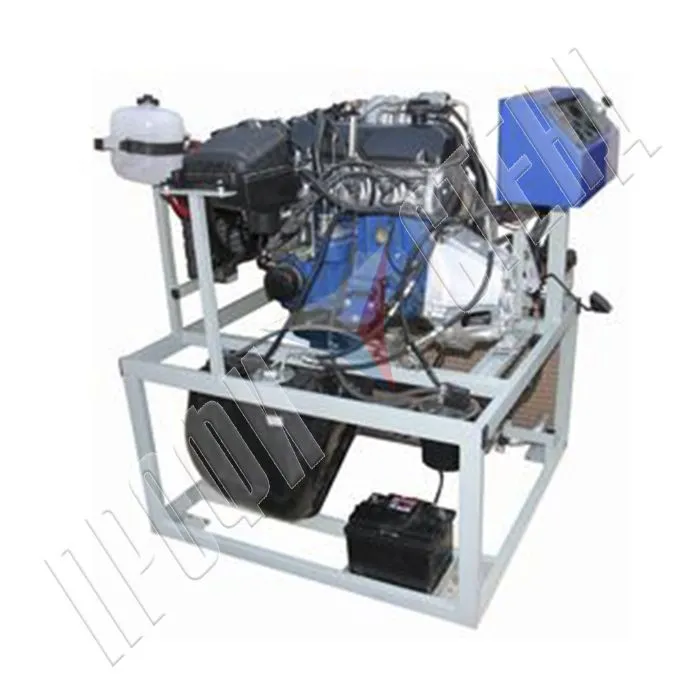

Стенд "Действующий инжекторный ДВС ВАЗ-21067"
Учебный стенд выполнен в виде мобильной напольной стальной рамной конструкции, состоящей из модуля двигателя внутреннего сгорания (ДВС) с распределённой системой впрыска бензина с электронным управлением и системы управления.
Учебный стенд состоит из: двигателя с навесным оборудованием, блока управления с замком зажигания и электрооборудованием, топливного бака с указателем уровня топлива и топливопроводами, аккумуляторной батареи для пуска двигателя, глушителя шума двигателя с каталитическим нейтрализатором и мобильной рамы с защитными решетками и бортового компьютера с возможностью индикации ошибок контроллера ДВС.
Учебный стенд обеспечивает выполнение практический работ группой учащихся из 4 человек.
Требуемый перечень неисправностей, искусственно вводимых с блока управления стендом:
- Низкий уровень сигнала датчика массового расхода воздуха;
- Неисправность в газобаллонном оборудовании;
- Высокий уровень сигнала датчика положения дроссельной заслонки;
- Обрыв цепи управления форсункой 1-го цилиндра;
- Обрыв цепи управления форсункой 3-го цилиндра;
- Высокий уровень сигнала датчика температуры охлаждающей жидкости;
- Неисправность датчика положения распределительного вала;
- Высокий уровень датчика температуры впускного воздуха;
- Цепь управления регулятора холостого хода, обрыв или замыкание на +12В.
В комплект поставки должны входить:
- руководство по эксплуатации стенда,
- паспорт,
- методические указания по проведению следующего перечня лабораторных работ:
- Изучение особенностей конструкции двигателя с многоточечным впрыском бензина/газа, правил и порядка проведения его технического обслуживания.
- Изучение электрооборудования и датчиков системы управления двигателя с впрыском бензина/газа.
- Проверка давления компрессии в цилиндрах двигателя.
- Комплексная диагностика системы управления двигателем.
- Замена зубчатого ремня привода механизма газораспределения.
- Замена (ремонт) бензонасоса.
- Замена охлаждающей жидкости и смазочного масла.
- Замена терморегулятора расхода охлаждающей жидкости.
