Машина испытательная МИ-20УМ

Машина испытательная МИ-20УМ

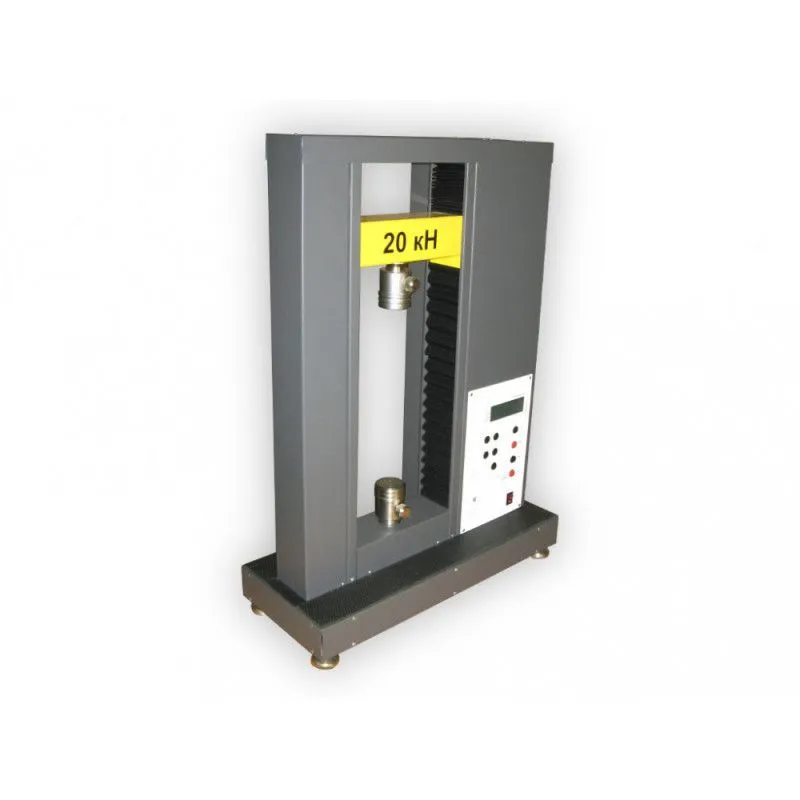

Машина испытательная МИ-20УМ предназначена для исследования материалов на растяжение и сжатие с максимальным усилием 20 кН.

Машина позволяет снимать зависимость усилия от деформации образцов различной формы и материалов.


Машина выполнена в настольном исполнении и состоит из:

  • силовой рамы (станины)
  • силовозбуждающего устройства электромеханического типа
  • силоизмерительного устройства
  • измерительное устройство перемещения (деформации)
  • устройство управления
  • захватно-опорные приспособления
  • устройства аварийного отключения двигателя при достижении траверсой крайних точек

Машина может работать автономно и совместно с ПЭВМ типа IBM PC с использованием стандартного интерфейса RS-232 (в состав машины не входит и поставляется по отдельной заявке). Системные требования к ПЭВМ - любая, работающая под операционными системами Windows 9х/Ме/XP/W7, и имеющая свободный Com-порт, разрешение монитора не менее чем 800х600 точек.

При автономной работе управление машиной организовывается с помощью пульта размещенного на передней панели и обеспечивается:

  • регулирование и отображение значения скорости перемещения траверсы
  • установка и отображение значения предельного усилия
  • отображение значения текущего усилия
  • отображение значения перемещения траверсы
  • обнуление значения перемещения траверсы
  • отображение значения усилия разрыва
  • отображение значения максимального усилия в процессе опыта

При работе с ПЭВМ управление машиной организовывается с помощью программного обеспечения. Машина обеспечивает построение графика зависимости усилия от деформации на дисплее ПЭВМ при растяжении и сжатии образца при разных скоростях перемещения с возможностью его дальнейшей обработки, сохранения и вывода на печать.

В паспорте на машину приведен протокол обмена данными между машиной и ПЭВМ, что позволяет пользователю разработать собственное программное обеспечение в соответствии со своими потребностями. Для получения демонстрационной версии программного обеспечения необходимо сделать запрос.

Габариты: не более 680х480х200 мм
Масса: не более 60 кг
Электропитание: от сети переменного тока 220В, 50Гц
Потребляемая мощность: не более 300 ВА
Наибольшая предельная нагрузка, кН, не менее: 20
Ширина рабочего пространства, мм, не менее: 175
Наибольшее расстояние между торцами устройств для крепления захватов, включая рабочий ход активного захвата, мм, не менее: 310
Наименьшее расстояние между торцами захватов, мм, не более: 5
Рабочий ход траверсы при установленных захватах, мм, не менее: 5...270
Скорость перемещения активного захвата, мм/мин: 0,5...60
Цена единицы наименьшего разряда при измерении линейного перемещения, мкм: 1
Цена единицы наименьшего разряда при измерении нагрузки, Н: 10
Абсолютная погрешность при измерении линейного перемещения: ±5 ед. мл. разряда
Относительная погрешность измерения нагрузки растяжения (сжатия), не более: ±5%±2 ед. мл. разряда

В комплект машины испытательной входят приспособления для испытания на растяжение и сжатие, а также комплект образцов для растяжения и сжатия.

Кроме того совместно с машиной могут использоваться:

  • приспособление для испытания трубчатых образцов на сплющивание
  • приспособление для испытания образцов на изгиб
  • приспособление для испытания плоских образцов на растяжение
  • приспособление для испытания проволоки на растяжение
  • приспособление для испытания резьбовых соединений на разрыв

позволяющие проводить испытания следующих образцов:

  • образец трубчатый для испытаний на сплющивание
  • образец плоский для испытаний на изгиб
  • образец плоский для растяжения
*
*
Цена: по запросу
*
