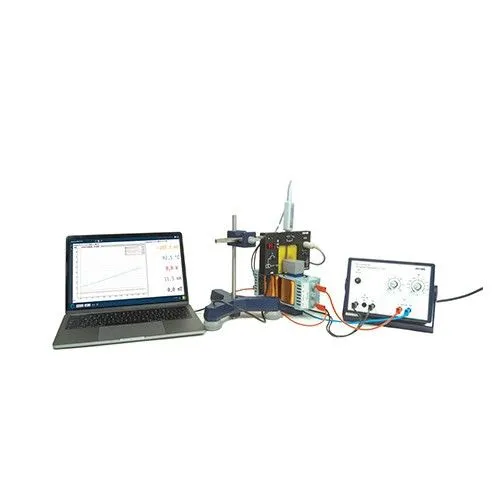

Изучение эффекта Холла в германиевом проводнике n- и р-типа (PC)

Изучение эффекта Холла в германиевом проводнике n- и р-типа (PC)

Принцип

 Удельное сопротивление и напряжение Холла прямоугольного образца германия измеряются в зависимости от температуры и магнитного поля. Из полученных измерений определяются расстояние между зонами, удельная проводимость, тип носителей заряда и подвижность носителей заряда.

Задание

  1. Измерьте напряжение Холла при комнатной температуре и постоянном магнитном поле в зависимости от тока управления и отобразите на графике (измерение без компенсации дефектов напряжения).

  2. Измерьте напряжение на образце при комнатной температуре и постоянном токе управления в зависимости от магнитной индукции В.

  3. Измерьте напряжение на образце при постоянном токе управления в зависимости от температуры, а затем вычислите расстояние между полосами германие.

  4. Измерьте напряжение Холла UH в зависимости от магнитной индукции B при комнатной температуре. Вычислите знак носителей заряда и постоянную Холла RH вместе с холловской подвижностью mH и концентрацией носителей p.

  5. Измерьте напряжение Холла UH в зависимости от температуры при постоянной магнитной индукции B, и нанесите значения на график. зависимости от температуры при постоянной магнитной индукции B, и нанесите значения на график.

Получаем понятие о

Получите понятие о

   • полупроводник

   • зонная теория

   • запрещенная зона

   • собственная проводимость

   • внешняя проводимость

   • валентная зона

   • зона проводимости

   • сила Лоренца

   • магнитное сопротивление

   • подвижность

   • проводимость

   • расстояние между зонами

   • коэффициент Холла

Наименование Номер артикля Кол-во
Программное обеспечение "measureLAB" многократная лицензия 14580-61 1,00
Эффект Холла, основной модуль 11801-01 1,00
Катушка, 600 витков 06514-01 2,00
Эффект Холла, Ge-полупроводник n-типа, несущая панель 11802-01 1,00
Штативный стержень, нерж. ст., l=250 мм, d = 10 mm 02031-00 1,00
Соединительный проводник, 500 мм, красный 07361-01 2,00
Эффект Холла, Ge-полупроводник p-типа, несущая панель 11805-01 1,00
PHYWE Источник питания пост. ток: 0...12 В, 2 A / перемен. ток: 6 В, 12 В, 5 A 13506-93 1,00
Полюс. наконечники, плоские, 30x30мм, 2 шт. 06489-00 1,00
Соединительный проводник, 500 мм, синий 07361-04 1,00
Датчик Холла, тангенциальный, с защитным колпачком 13610-02 1,00
Железный сердечник, U-образный, пластинчатый 06501-00 1,00
Треножник PHYWE -PASS- 02002-55 1,00
Прямоугольный зажим expert 02054-00 1,00
Соединительный проводник, 750 мм, черный 07362-05 2,00
*
Цена: по запросу
*
