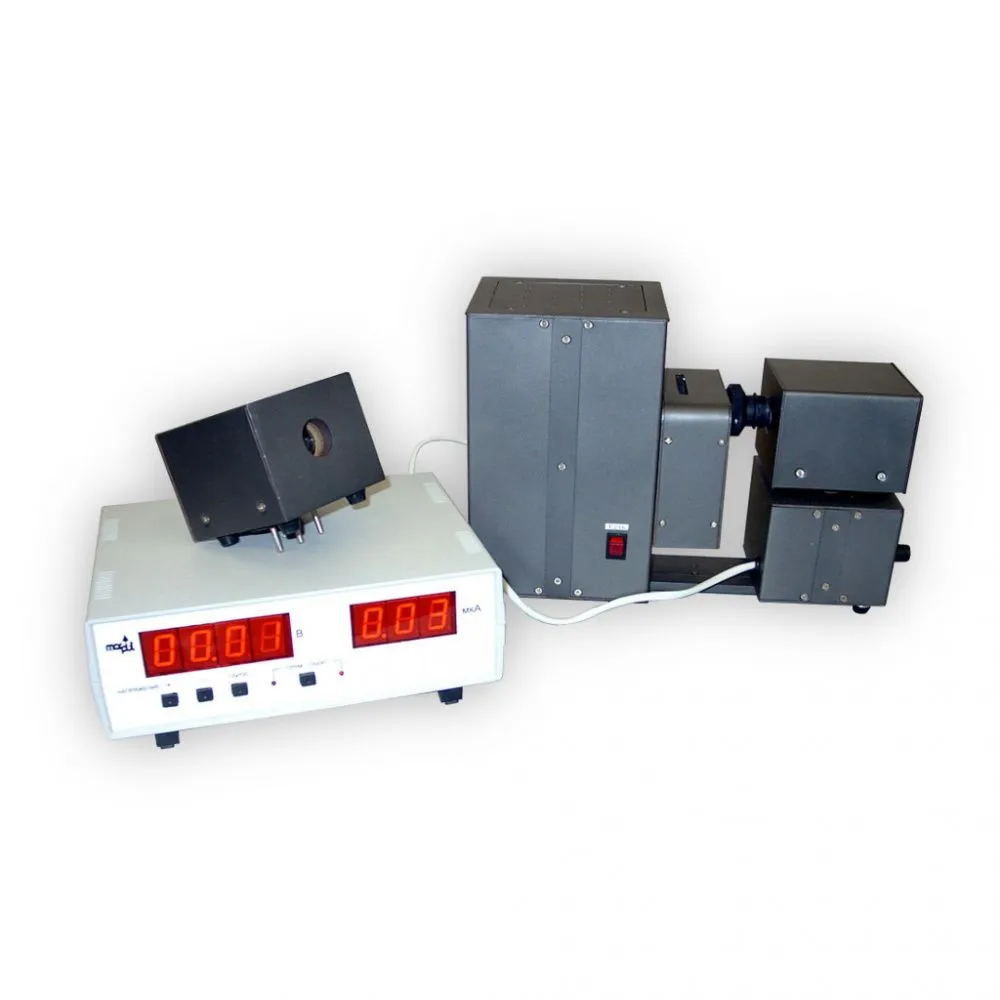

Установка "Внешний фотоэффект" ФПК-10

Установка "Внешний фотоэффект" ФПК-10

Установка предназначена для изучения явления внешнего фотоэффекта, и позволяет определить постоянную Планка.


В качестве объектов исследования используются вакуумные фотоэлементы со сферическим и плоским фотокатодами, которые освещаются монохроматическим излучением. Монохроматическое излучение получают от излучения ртутной лампы, вырезая линии ртути видимого диапазона с помощью интерференционных светофильтров. Плавное изменение освещенности осуществляется путем поворота одного из двух поляризационных светофильтров.

Регулировка величины и полярности напряжения, с измерением и индикацией, а также измерение тока и индикация фототока, осуществляется с помощью устройства измерительного.

Установка позволяет снимать и исследовать прямые и обратные вольт-амперные характеристики фотоэлементов в широком интервале освещенностей. По обратным вольт-амперным характеристикам определяется напряжение запирания для разных длин волн, которое позволяет проводить оценку многочисленных значений постоянной Планка.

Питание установки осуществляется от сети переменного тока: 220В, 50Гц
Потребляемая мощность, ВА, не более: 370
Габаритные размеры устройства измерительного, мм, не более: 250х80х330
Габаритные размеры объекта исследования, мм, не более: 150х250х350
Масса установки, кг, не более: 12
Количество исследуемых фотоэлементов, шт: 2
Пределы изменения анодного напряжения в прямом режиме измерения, В не менее: 0...40
Пределы изменения анодного напряжения в обратном режиме измерения, В не менее: 0...2,5
Предел измерения анодного напряжения: 00,00...99,99
Пределы измерения фототока, мкА: 0,00...9,99; 00,0...99,9
Погрешности измерения анодного напряжения и фототока от максимальной величины соответствующего предела измерения, %, не более: 4±2 ед. младшего разряда
Количество интерференционных светофильтров: 4
Длины волн пропускания светофильтров нм: 407; 435; 546; 578
*
*
Цена: по запросу
*
