Электрические машины. Приводы

Установка "Трехфазный асинхронный двигатель с имитатором неисправностей" ТАДИН1-Н-Р

Настольное исполнение	Ручное управление	Для НПО, СПО, ВПО

12 базовых экспериментов

1 рабочее место

Больше информации ->

Стенд "Электрический привод" ЭП1М-С-Р

Стендовое исполнение	Ручное управление	Для ВПО, СПО

13 базовых экспериментов

2 рабочих места

Больше информации ->

Стенд "Электрический привод" ЭП2М-С-К

Стендовое исполнение	Компьютерное управление	Для ВПО, СПО

28 базовых экспериментов

2 рабочих места

Больше информации ->

Стенд "Электрические машины" ЭМ3М-С-Р

Стендовое исполнение	Ручное управление	Для НПО, СПО

15 базовых экспериментов

2 рабочих места

Больше информации ->

Стенд "Информационные электрические машины" ИЭМ1-С-Р

Стендовое исполнение	Ручное управление	Для ВПО, СПО

15 базовых экспериментов

2 рабочих места

Больше информации ->

Стенд "Электрические машины" ЭМ2М-С-К

Стендовое исполнение	Компьютерное управление	Для ВПО, СПО

31 базовый эксперимент

2 рабочих места

Больше информации ->

Стенд "Электрические машины и привод" ЭМП2М-С-Р

Стендовое исполнение	Ручное управление	Для НПО, СПО

12 базовых экспериментов

2 рабочих места

Больше информации ->

Стенд "Релейно-контакторное управление асинхронным двигателем с короткозамкнутым ротором" УАДК1-П-Р

Настольное исполнение	Ручное управление	Для НПО, ВПО, СПО

7 базовых экспериментов

2 рабочих места

Больше информации ->

Стенд "Электрические машины" НТЦ-06.03

Стенд "Электрические машины" НТЦ-06.03 предназначен для проведения лабораторных занятий по дисциплине “Электрические машины” в высших и средних специальных учебных заведениях.

Конструктивно стенд состоит из корпуса, в котором установлено электрооборудование, электронные платы, лицевая панель и столешница интегрированного рабочего стола.

Имеет два варианта исполнения: стендовое либо настольное.

В корпусе стенда размещены:

• плата выпрямителей;
• модуль нагрузочных резисторов;
• трехфазный лабораторный автотрансформатор;
• трехфазный исследуемый трансформатор.

На лицевой панели стенда изображены электрические схемы объектов исследования. Все схемы разбиты на группы в соответствии с тематикой проводимых лабораторных работ. На панели установлены коммутационные гнёзда, цифровые измерительные приборы, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры элементов при проведении лабораторных работ.

К органам управления относятся:

• переключатель трехфазного лабораторного автотрансформатора (ЛАТРа), который позволяет изменять напряжение в пределах 0..20 В с шагом 2 В и 130..250 В с шагом 30 В;
• переключатели однофазных лабораторных автотрансформаторов (ЛАТРов), которые позволяют изменять напряжение в пределах 50..110 В с шагом 10 В;
• переключатели  блока нагрузочных резисторов, позволяющие подключать резисторы различных сопротивлений.

На панели стенда установлены электрические машины:

• асинхронный электродвигатель с короткозамкнутым ротором – 1 шт.;
• двигатели постоянного тока независимого возбуждения – 2 шт.;
• тахогенератор с возбуждением от постоянных магнитов – 1 шт.;
• бесконтактные сельсины – 2 шт.

Для проведения лабораторной работы необходимо собрать схему объекта исследования с помощью унифицированных перемычек, которые позволяют представить схему в наглядном виде.

Измерения производятся с помощью цифровых измерительных приборов.

На панели стенда установлено 9 цифровых измерительных приборов, среди них:

• амперметры (класс точности 2,5) – 3 шт.;
• вольтметры (класс точности 2,5) – 3 шт.;
• ваттметр (класс точности 2,5) – 2 шт.;
• измеритель частоты вращения (предел измерения 5000 об/мин., класс точности 4) – 1 шт.

Стенд подключается к персональному компьютеру через интерфейс USB.

К стенду прилагается:

• программное обеспечение, которое имеет несколько режимов работы: изучение теоретической части, тестирование, интерактивная сборка схем и проведение лабораторного эксперимента. Во время проведения эксперимента данные могут вноситься в таблицу как в ручном, так и в автоматическом режимах. На основе полученных данных производится построение необходимых зависимостей в виде графиков. Также преподаватель имеет возможность изменять содержание теоретической части и контрольного теста:
• комплект методической и технической документации, предназначенный для преподавательского состава.

Больше информации ->

Стенд "Основы электропривода и преобразовательной техники с МПСУ" НТЦ-07.25

Стенд "Основы электропривода и преобразовательной техники с МПСУ" НТЦ-07.25 предназначен для изучения автоматизированного электропривода, силовой преобразовательной техники, систем управления электроприводами и систем автоматического управления.

Конструктивно стенд состоит из двух частей:

• корпуса, в который установлено электрооборудование, электронные платы, лицевая панель и столешница интегрированного рабочего стола;
• машинного агрегата, в состав которого входит один электродвигатель постоянного тока независимого возбуждения, один асинхронный электродвигатель с короткозамкнутым ротором, оптический датчик скорости с определением направления вращения, маховик для создания инерционного момента.

В корпусе стенда размещены:

1. Частотный преобразователь, предназначенный для формирования трехфазной сети переменного тока регулируемой частоты и напряжения питания асинхронного электродвигателя. Преобразователь построен на базе микроконтроллера MB90F562 (Fujitsu) и силового интеллектуального модуля PS11033 (Mitsubishi). Контроллер служит для обсчетов входных (задания напряжения, частоты и тока динамического торможения) и выходных (ток, напряжение) сигналов преобразователя, организации обмена данных с ПК, вывода измеряемых величин на лицевую панель стенда. Силовой модуль включает в себя силовые цепи трехфазного мостового выпрямителя, трехфазного мостового инвертора на IGBT-транзисторах, а также цепи драйверов и защиты от токов короткого замыкания, недостаточного напряжения питания драйверов, неправильной подачи сигналов управления. Преобразователь частоты позволяет исследовать асинхронный электродвигатель во всех четырех квадрантах механической характеристики, а также реализовать динамическое торможение двигателя с регулируемым током.

2. Два широтно-импульсных преобразователя, предназначенные для питания цепи якоря, обмотки возбуждения электродвигателя постоянного тока, активной или активно –  индуктивной нагрузок. Широтно-импульсные преобразователи реализованы на элементной базе частотного преобразователя. Два его плеча используются для получения реверсивного ШИП, а оставшееся плечо используется в качестве нереверсивного ШИП для питания обмотки возбуждения ДПТ. Реверсивный ШИП может работать в симметричном (поочередное диагональное включение) или несимметричном (диагональное включение одной пары транзисторов) режимах.

3. Трехфазный управляемый выпрямитель, предназначенный для исследования работы на активную, индуктивную и двигательную нагрузку. Выпрямитель построен на базе микроконтроллера ATMega163 (Atmel) и силовых тиристоров Т122-25. Управляемый выпрямитель имеет два режима работы:
   • трехфазный с управлением от микроконтроллера;
   • однофазный с аналоговой системой импульсно-фазового регулирования.
4. Модуль измерений, построенный на базе цифровых измерительных приборов и предназначенный для измерения и отображения тока в обмотке возбуждения двигателя постоянного тока, а также измерения напряжения и тока на выходе частотного преобразователя.
5. Релейно-контакторное управление, которое позволяет выполнять:
   • реостатный пуск электродвигателя постоянного тока в три ступени в функции тока, ЭДС, скорости или времени;
   • динамическое торможение электродвигателя постоянного тока;
   • торможение электродвигателя постоянного тока противовключением;
   • динамическое торможение асинхронного электродвигателя и торможение противовключением.

   Микропроцессорное управление блоком релейно-контакторного управления позволяет:

   • измерять ток, напряжение и скорость ДПТ и запоминать их с интервалом 0,1 секунды в течение 10 секунд (всего 100 значений) после начала пуска/торможения. Это позволяет строить графики пуска/торможения без использования ПК;
   • выдавать аналоговые сигналы пропорциональные току и скорости ДПТ; исследовать систему сервопривода на базе двигателя постоянного тока. Измерение скорости происходит по сигналам импульсного датчика положения (360 импульсов на оборот).
6. Аналоговые регуляторы предназначены для исследования:
   • замкнутой одноконтурной системы стабилизации тока электродвигателя постоянного тока;
   • замкнутой одноконтурной системы стабилизации скорости электродвигателя постоянного тока с регулятором скорости;
   • замкнутой двухконтурной системы стабилизации скорости электродвигателя постоянного тока с регуляторами скорости и тока.
   При этом аналоговые регуляторы имеют регулируемые пропорциональные обратные связи по скорости и по току.

7. Резисторы в цепь якоря (три ступени).
8. Резистор динамического торможения электродвигателя постоянного тока.
9. Силовые пускатели релейной подсистемы.
10. Сбросовые резисторы энергии при перенапряжении на интеллектуальных модулях.

На лицевой панели стенда изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых лабораторных работ. На панели установлены коммутационные гнёзда, индикаторы цифровых приборов, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры элементов при проведении лабораторной работы. Также на лицевую панель стенда выведены контрольные точки входных, промежуточных и выходных сигналов силовой преобразовательной техники.

Контрольные точки:

• сигнал задания реверсивного широтно-импульсного преобразователя;
• управляющие сигналы с микроконтроллера на драйверы интеллектуального модуля всех ключей реверсивного широтно-импульсного преобразователя;
• напряжение и ток на выходе реверсивного широтно-импульсного преобразователя;
• ток на выходе частотного преобразователя;
• управляющие сигналы с микроконтроллера на драйверы интеллектуального модуля частотного преобразователя;
• сигналы импульсно-фазового регулирования тиристорного выпрямителя;
• управляющие сигналы с микроконтроллера на тиристоры;
• напряжение и ток на выходе тиристорного выпрямителя;
• сигналы в замкнутой системе подчиненного регулирования.

Органы управления на лицевой панели стенда:

• задающий потенциометр для управления реверсивным широтно-импульсным преобразователем, тумблер режима работы преобразователя (независимый/симметричный);
• задающий потенциометр широтно-импульсного преобразователя для питания обмотки возбуждения электродвигателя постоянного тока (0 ÷ 500 мА);
• задающие потенциометры частотного преобразователя, позволяющие плавно менять задание выходной частоты (0 ÷ 89 Гц), выходное напряжение (0 ÷ 220 В), ток динамического торможения асинхронного электродвигателя с короткозамкнутым ротором (0 ÷ 5 А);
• задающие потенциометры сигнала задания замкнутой системы, регулировки коэффициентов обратной связи по току и по скорости;
• задающий потенциометр угла открытия тиристорго регулятора, тумблер режима работы регулятора (трехфазный цифровой/ однофазный аналоговый);
• органы управления секундомером и тремя ступенями пуска;
• органы управления релейной подсистемой.

Для проведения лабораторной работы необходимо собрать схему объекта исследования с помощью унифицированных перемычек, которые позволяют представить схему в наглядном виде.

Проведение лабораторных работ возможно как в ручном режиме, так и в режиме диалога с персональным компьютером.

К стенду прилагается:

• комплект методической и технической документации, предназначенный для преподавательского состава;
• программное обеспечение, которое позволяет:
  • повторять основные теоретические положения, исследуемые в лабораторной работе;
  • проверять знания учащихся перед выполнением лабораторной работы (знание аппаратной части, пошаговый контроль понимания выбора схемы проведения эксперимента и средств измерений для реализации конкретных учебных целей);
  • выполнять лабораторные работы с отображением измеряемых величин на мониторе компьютера;
  • производить в реальном времени математические вычисления и построение графиков на основе проведенных измерений;
  • сохранять полученные данные и работать с ними уже при выключенном стенде;
  • экспортировать полученные данные (графики, осциллограммы, расчетные данные) в офисные программы для удобства последующего составления отчета.

Больше информации ->

Стенд "Релейно-контакторное управление асинхронным двигателем с короткозамкнутым ротором" УП5857

Стенд "Релейно-контакторное управление асинхронным двигателем с короткозамкнутым ротором" состоит из электромашинного агрегата c асинхронным электродвигателем с короткозамкнутым ротором, оборудованным стопорным устройством, и электромонтажного шкафа, оснащенного микропроцессорным монитором тока двигателя, а также элементами управления, индикации и коммутации асинхронного электродвигателя

Стенд предназначен для проведения лабораторно-практических занятий по приобретению и развитию навыков монтажа и наладки системы релейно-контакторного управления асинхронным двигателем с короткозамкнутым ротором.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Больше информации ->

Установка "Трехфазный асинхронный двигатель с имитатором неисправностей" (ТАДИН), УП5045

Проведение лабораторно-практических занятий в средних и высших профессиональных образовательных учреждениях. Позволяет изучать основные типы неисправностей трехфазных асинхронных двигателей и методы их выявления.

Трехфазный асинхронный двигатель с имитатором неисправностей выполнен в виде станины, на которой закреплен блок ввода неисправностей и асинхронный электродвигатель. Блок ввода неисправностей представляет собой закрывающийся на ключ бокс.

Доступ внутрь блока ввода неисправностей возможен только после вскрытия верхней панели с помощью специального ключа, который открывает механический замок.

Внутри блока ввода неисправностей расположено 13 выключателей ввода неисправностей электродвигателя:

1. Обрыв обмотки U-U1.
2. Обрыв обмотки V-V1.
3. Обрыв обмотки W-W1.
4. Замыкание межвитковое (или утечка) обмотки U-U1.
5. Замыкание межвитковое (или утечка) обмотки V-V1.
6. Замыкание межвитковое (или утечка) обмотки W-W1.
7. Замыкание на корпус (или утечка) обмотки U-U1.
8. Замыкание на корпус (или утечка) обмотки V-V1.
9. Замыкание на корпус (или утечка) обмотки W-W1.
10. Замыкание межобмоточное (или утечка) между U1-W1.
11. Замыкание межобмоточное (или утечка) между V1-U1.
12. Замыкание межобмоточное (или утечка) между W1-V1.
13. Неисправность реле (обрыв контактов).

На верхней панели блока размещены гнезда подключения асинхронного электродвигателя, заземления, контрольные гнезда для поиска неисправностей двигателя или неисправности реле с помощью мультиметра.
На панели электродвигателя имеются гнезда для подключения обмоток к блоку имитатора неисправностей электродвигателя.

Больше информации ->

Стенд "Основы электропривода" УП5888

Стенд "Основы электропривода" модульного напольного исполнения обеспечивает изучение систем управления электроприводом постоянного и переменного тока, генератора постоянного тока, двигателя постоянного тока, трехфазного асинхронного двигателя с короткозамкнутым ротором.

Стенд предназначен для проведения лабораторно-практических занятий по дисциплинам "Электромеханика" и "Основы электропривода".

Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях профессионального и высшего профессионального образования для получения базовых и углубленных знаний и навыков по одноименным дисциплинам. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Больше информации ->

Стенд "Микропроцессорные системы управления электроприводов" УП5809

Стенд "Микропроцессорные системы управления электроприводов" УП5809 предназначен для проведения лабораторно-практических работ по программированию микроконтроллеров с целью получения опыта и навыков в области создания автоматических систем управления исполнительными устройствами, обслуживания систем датчиков и использования различных типов двигателей в различных режимах управления. Позволяет изучить устройство и функционирование различных исполнительных и периферийных устройств, закрепить навыки программирования на языке Си. Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по направлениям: "Робототехника", "Автоматические системы управления", "Основы микроконтроллерной и микропроцессорной техники".

Больше информации ->

Стенд "Электрические машины" (ЭМ1-СР-1), УП5095

Стенд "Электрические машины" (ЭМ1-СР-1) может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по одноименным дисциплинам. Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Проведение опытов и экспериментов по изучению систем управления электроприводом, генераторов постоянного тока, двигателей постоянного тока, трехфазных асинхронных генераторов, трехфазных асинхронных двигателей с короткозамкнутым ротором.

Исполнение комплекта учебно-лабораторного оборудования напольное.

Аппаратная часть комплекта оборудования выполнена по модульному принципу.

Больше информации ->

Стенд "Схемы управления двухскоростным асинхронным двигателем с короткозамкнутым ротором" УП5325

Стенд "Схемы управления двухскоростным асинхронным двигателем с короткозамкнутым ротором" представляет собой шкаф с установленными в него элементами управления, защиты и индикации.

Проведение лабораторно-практических занятий по приобретению и развитию навыков монтажа и наладки систем управления асинхронными двигателями.

Больше информации ->

Стенд "Изучение конструкции и принципов работы электрических двигателей" УП5162

Стенд "Изучение конструкции и принципов работы электрических двигателей" содержит действующие модели электрических машин постоянного и переменного тока. Корпуса моделей машин выполнены из прозрачного полимерного материала, что позволяет наглядно изучать устройство и взаимное размещение составных частей, а также наблюдать за работой их вращающихся частей.

Стенд предназначен для проведения лабораторно-практических занятий по дисциплине "Электрические машины", обеспечивает изучение конструкции, принципа действия, схем включения и пуска электромашин различного типа.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по курсу "Электрические машины". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Больше информации ->

Стенд "Основы электрических машин и электропривода" УП5371

Стенд "Основы электрических машин и электропривода" представляет собой комплекс модулей, размещаемых на двухрядной настольной раме, и электромашинный агрегат настольного исполнения, имеющий в своем составе машину постоянного тока с независимым возбуждением, асинхронный двигатель с короткозамкнутым ротором и оптический преобразователь угловых величин (энкодер).

Стенд предназначен для проведения лабораторно-практических занятий по дисциплинам "Электромеханика" и "Основы электропривода", обеспечивает изучение двигателей постоянного тока, генераторов постоянного тока, трехфазных асинхронных двигателей с короткозамкнутым ротором, систем управления электроприводом.

Больше информации ->

Стенд "Электрические машины и электропривод" ЭЛБ-241.041.03

Исполнение стендовое, ручная версия.

Учебно лабораторное оборудование «Электрические машины и электропривод» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Учебно лабораторное оборудование «Электрические машины и электропривод» выполнен в стендовом исполнении: тематический моноблок и электромашинный агрегат установлены на лабораторном столе.

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

В комплект учебно лабораторного оборудования «Электрические машины и электропривод» входит набор наглядных 3D моделей, выполненных из разноцветного ABC пластика. Набор 3D моделей представляет собой комплект натурных моделей основных электрических машин: трансформаторы, генераторы, двигатели; набор позволяет детально изучить особенности конструкции, структуру и принципы работы.

Больше информации ->

Стенд "Релейно-контакторные схемы управления двигателей постоянного и переменного тока" ЭЛБ-241.094.01

Стенд "Релейно-контакторные схемы управления двигателей постоянного и переменного тока" ЭЛБ-241.094.01 предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Технические особенности

Стенд выполнен в стендовом исполнении: тематический моноблок «Релейно-контакторные схемы управления электродвигателями» расположен на собственном лабораторном столе.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

Больше информации ->

Стенд "Электропривод и автоматика" ЭЛБ-241.103.01

Стенд "Электропривод и автоматика" ЭЛБ-241.103.01 предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Стенд  выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Комплект лабораторного оборудования «Электропривод и автоматика» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект лабораторного оборудования «Электропривод и автоматика» выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Больше информации ->

Установка "Частотнорегулируемый электропривод" ЭЛБ-241.061.01

Установка "Частотнорегулируемый электропривод" ЭЛБ-241.061.01  предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Учебное оборудование «Частотно регулируемый электропривод» выполнено в стендовом исполнении: стойки с установленными модулями установлены на собственных лабораторных столах.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Компьютерная версия: наличие ноутбука и программного обеспечения позволяет снимать статические и динамические характеристики с помощью виртуальных приборов.

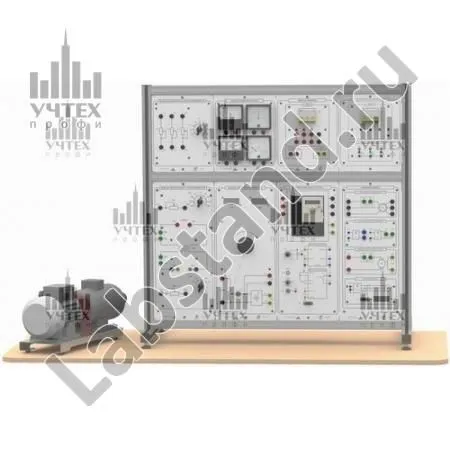

Исполнение стендовое, модульное, компьютерная версия.

Больше информации ->
