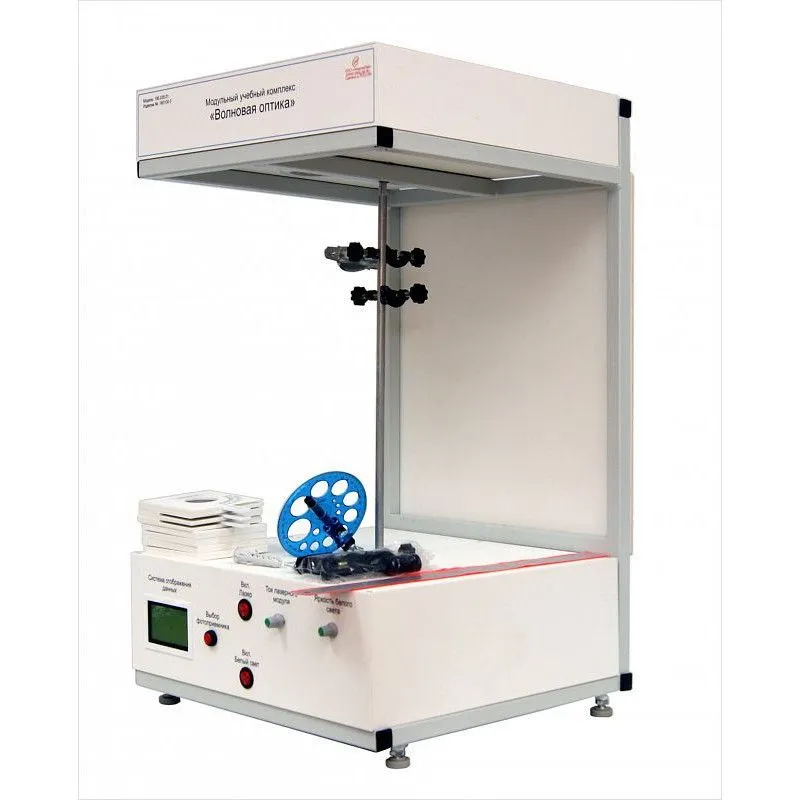

Установка "Волновая оптика" (ЭЛБ-190.035.01)
Лабораторный учебный комплекс «Волновая оптика» предназначен для проведения цикла лабораторно-практических занятий дисциплины «Физика» раздела «Оптика» и позволяет проводить серию опытов, экспериментально подтверждающих волновую природу оптического излучения.
В состав учебного лабораторного комплекса входит Механический и Электронный блоки.
Механический блок содержит устойчивое основание - опорную раму с регулируемыми по высоте ножками, вертикальный штатив с направляющими, на которых подвижно закреплены кронштейны с кольцевыми обоймами, содержащими экспериментальные образцы. Подобная конструкция обеспечивает возможность быстрого изменения оптической схемы опыта в зависимости от требований эксперимента.
В состав рамок с экспериментальными образцами входят дифракционные образцы (для изучения эффекта дифракции на щели), поляризатор и анализатор света (для исследования поляризационных характеристик экспериментальных образцов), стеклянная пластина (для изучения эффекта отражения), четверть волновая фазовая пластинка нулевого порядка (для изучения эффекта двойного лучепреломления).
В верхней части механического блока установлен модуль источников оптического излучения, содержащий источник белого света, лазерный модуль, а также оптические элементы, формирующие необходимую структуру оптический потока. Управление параметрами источников оптического излучения осуществляется с помощью Электронного блока.
Электронный блок расположен в нижней части лабораторного комплекса и содержит все необходимые источники питания, систему управления источниками оптического излучения, а также микропроцессорную систему управления, сбора, обработки и визуализации экспериментальной информации.
На передней панели Электронного блока размещены органы управления, позволяющие включать и выключать лазерный модуль и источник белого света, осуществлять регулировку тока лазерного модуля и источника белого света, переключатель выбора типа фотоприемника.
Конструкция Электронного блока предусматривает возможность дальнейшей модернизации и расширения возможностей путем установки до пяти дополнительных субмодулей и подключения дополнительных устройств.
- Интерференция (опыт Юнга);
- Дифракция света;
- Закон Малюса;
- Определение угла Брюстера;
- Поляризация при отражении;
- Интерференция поляризованного света (двулучепреломление).
Механический блок содержит устойчивое основание - опорную раму с регулируемыми по высоте ножками, вертикальный штатив с направляющими, на которых подвижно закреплены кронштейны с кольцевыми обоймами, содержащими экспериментальные образцы. Подобная конструкция обеспечивает возможность быстрого изменения оптической схемы опыта в зависимости от требований эксперимента.
В состав рамок с экспериментальными образцами входят дифракционные образцы (для изучения эффекта дифракции на щели), поляризатор и анализатор света (для исследования поляризационных характеристик экспериментальных образцов), стеклянная пластина (для изучения эффекта отражения), четверть волновая фазовая пластинка нулевого порядка (для изучения эффекта двойного лучепреломления).
В верхней части механического блока установлен модуль источников оптического излучения, содержащий источник белого света, лазерный модуль, а также оптические элементы, формирующие необходимую структуру оптический потока. Управление параметрами источников оптического излучения осуществляется с помощью Электронного блока.
Электронный блок расположен в нижней части лабораторного комплекса и содержит все необходимые источники питания, систему управления источниками оптического излучения, а также микропроцессорную систему управления, сбора, обработки и визуализации экспериментальной информации.
На передней панели Электронного блока размещены органы управления, позволяющие включать и выключать лазерный модуль и источник белого света, осуществлять регулировку тока лазерного модуля и источника белого света, переключатель выбора типа фотоприемника.
Конструкция Электронного блока предусматривает возможность дальнейшей модернизации и расширения возможностей путем установки до пяти дополнительных субмодулей и подключения дополнительных устройств.
Лабораторные работы:
Учебный лабораторный комплекс позволяет группе из 2-3 студентов проводить эксперименты следующей тематики:- Интерференция (опыт Юнга);
- Дифракция света;
- Закон Малюса;
- Определение угла Брюстера;
- Поляризация при отражении;
- Интерференция поляризованного света (двулучепреломление).
| Потребляемая мощность: | 100 В·А |
| Масса: | 20 кг |
| Электропитание: | от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением |
| Класс защиты от поражения электрическим током: | I |
| Напряжение: | 220 В |
| Частота: | 50 Гц |
| Количество человек, которое одновременно и активно может работать на комплекте: | 2 |
| длина (по фронту), мм: | 400 |
| ширина (ортогонально фронту), мм: | 400 |
| высота, мм: | 700 |
| Диапазон рабочих температур, ˚С: | +20…+40 |
| Влажность, %: | до 80% |
|
№ |
Наименование |
Количество, шт. |
|
1 |
Механический блок |
1 |
|
2 |
Электронный блок |
1 |
|
3 |
Диск с техническим описанием; краткими теоретическими сведениями и руководством по выполнению базовых экспериментов |
1 |
|
4 |
Диск с мультимедийной методикой |
1 |
