Установка "Унифилярный подвес" ФМ-15
Установка предназначена для исследования крутильных колебаний и измерения момента инерции тел сложной формы, а также для определение скорости полета «пули» методом крутильного баллистического маятника. Установка позволяет определить период крутильных колебаний и момента инерции крутильного маятника, момент инерции тел сложной формы, скорость полета «пули».

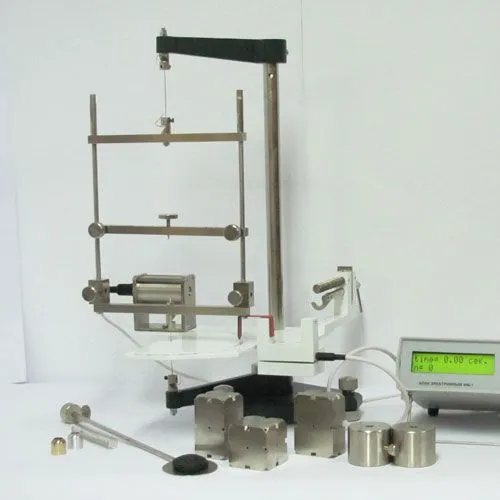

Установка представляет собой жесткую металлическую рамку подвешенную на двух натянутых стальных проволоках, закрепленных на верхнем и нижнем кронштейне, и таким образом имеющую одну степень свободы. На рамке могут устанавливаться тела различной формы, которые крепятся с помощью балки. Балка перемещается по направляющим и крепится с помощью винтов. На верхней неподвижной балке рамки расположены два стержня для установки цилиндрических грузов. Кроме того в рамке предусмотрены отверстия для установки мишени. Кронштейны закреплены на стойке, которая установлена основание. Кроме того, на стойке крепится кронштейн с платформой, на которой нанесена шкала для отсчета угла поворота рамки, электромагнит - для фиксации рамки в начальный момент эксперимента, фотодатчик и пусковой механизм «пули».
Питание электромагнита и фотодатчика, а также отсчет времени и количества колебаний рамки производится с помощью блока электронного ФМ-1/1 (входит в состав установки).
| Питание установки осуществляется от сети переменного тока: | 220В, 50Гц |
| Потребляемая мощность, ВА, не более: | 50 |
| Масса, кг, не более: | 10 |
| Габаритные размеры, мм, не более: | 360х210х600 |
| Измерение интервалов времени осуществляется в диапазоне, с: | 0,01...99,99 |
| Количество исследуемых образцов: | 3 |
| Размеры образцов, мм: | 48х48х48 40х40х70 30х50х70 |
| Диаметр проволоки подвеса, мм: | 0,6±0,2 |
| Цена деления шкалы отсчета угловых перемещений, град: | 1±0,1 |
| Количество "снарядов" различной массы, шт.: | 2 |
| Количество пружин спускового устройства, шт: | 2 |
