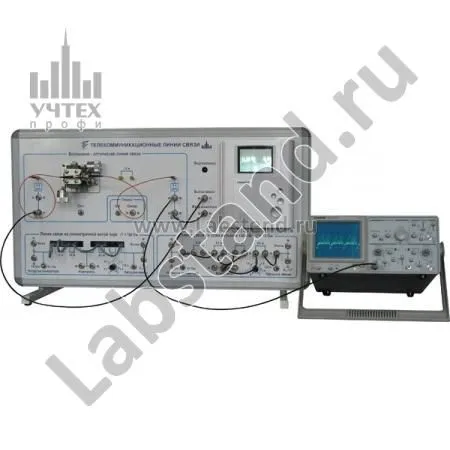

Установка "Телекоммуникационные линии связи" ТЛС-02

Установка "Телекоммуникационные линии связи" ТЛС-02

Может быть использован при изучения распространения сигналов в волоконно-оптических, симметричных и коаксиальных  линиях связи

Стенд позволяет производить:

  • измерение полосы пропускания  линий связи;
  • определение волновых сопротивлений коаксиального и симметричного кабеля;
  • затухание коаксиального и симметричного кабеля, оптического кабеля и оптических соединителей;
  • сравнительную оценку помехозащищенности линий в условиях воздействия внешних электромагнитных полей.
  • исследование влияния неоднородностей вносимых в стык оптического кабеля на распространение сигналов;
  • проведение качественной оценки TV  сигнала при передаче его через оптическую, коаксиальную или симметричную линию связи;


Масса: не более 20 кг
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 50 Вт
Волоконно-оптического кабель: тип - многомодовый MM 62,5/125мкм
соединители - ST/ST
Симметричный кабель: тип - UTP 5 Cat
соединители RJ-45
Коаксиального кабель: тип - РК 75-2-13
Максимальная длина моделируемых проводных линий связи: 100 м
Состав:
  1. волоконно-оптическая линия связи с электронно-оптическим и опто-электронным преобразователями и устройством внесения неоднородностей в стык оптического кабеля;
  2. линия связи на симметричном кабеле «витая пара» с симметрирующими трансформаторами на входе и выходе линии;
  3. линия связи на коаксиальном кабеле, согласующие устройства на входах и выходах проводных линий связи;
  4. источник видеосигнала и контрольный монитор, источник электромагнитной импульсной помехи;
  5. комплект оптических, коаксиальных, и симметричных соединительных кабелей, методические указания по использованию стенда.
Для выполнения лабораторных работ дополнительно требуются:
  1. Генератор сигналов специальной формы АКИП-3407/4A или АКИП-3408/3
  2. Осциллограф АКИП-4115/3А или осциллограф GDS-71072В


ДОПОЛНЕНИЯ:
  1. Осциллограф АКИП-4115/3А
    • Осциллограф: 2 канала, полоса пропускания 70 МГц
    • Коэффициент вертикального отклонения от 2 мВ/дел до 10 В/дел
    • Коэффициент развертки диапазон от 25 нс/дел до 10 с/дел
    • Источники синхросигнала канал 1, канал 2, внешний
    • Режим запуска развертки: автоколебательный, ждущий, однократный, телевизионный, по фронту, по длительности импульса наличие.
    • Макс. частота дискретизации 500 МГц
    • Математические функции : сложение, вычитание, умножение, деление, БПФ
  2. Осциллограф GDS-71072B
    • Цифровой 2-канальный
    • Полоса пропускания    0 - 70 МГц
    • Макисмальная частота дискретизации 1ГГц
    • Максимальный объем памяти 10Мб
    • Дисплей - диагональ 17,8см; разрешение 800х480
    • Питание от сети 220В
    • Интерфейс USB - наличие
  3. Генератор сигналов специальной формы АКИП-3407/4А
    • Два полностью независимых источника колебаний («2 в 1»): стандартных (синус, меандр, треугольник, импульс) и функциональных сигналов (50 форм), редактирование сигналов произвольной формы (5 ячеек памяти)
    • Диапазон частот (синус): до 40 МГц ; макс.разрешение по частоте 1 мкГц
    • Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)
    • Интерфейсы USB и RS-232
  4. Генератор сигналов специальной формы АКИП-3408/3
    • 1 канал
    • Диапазон частот (синус): 1 мкГц – 30 МГц ; для прямоугольного сигнала до 10 МГц
    • Разрешение по частоте 1 мкГц
    • Интерфейс USB (ДУ, программирование), опция USB-GPIB адаптер
    • Цветной графический дисплей (диаг. 8,9 см, 320×240)



*
*
Цена: по запросу
*
