Установка "Технические измерения в машиностроении", ЭЛБ-110.003.01
Установка "Технические измерения в машиностроении" предназначена для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях по привитию навыков работы с традиционными средствами измерений линейно-угловых параметров деталей.
Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
Комплектность
|
№ |
Наименование |
Кол-во(шт.) |
|
1 |
Плакат Допуски формы и расположения |
1 |
|
2 |
Плакат Зубчатые передачи |
1 |
|
3 |
Плакат Индикаторные нутромер |
1 |
|
4 |
Плакат Контроль параметров резьбы |
1 |
|
5 |
Плакат Концевые меры длины |
1 |
|
6 |

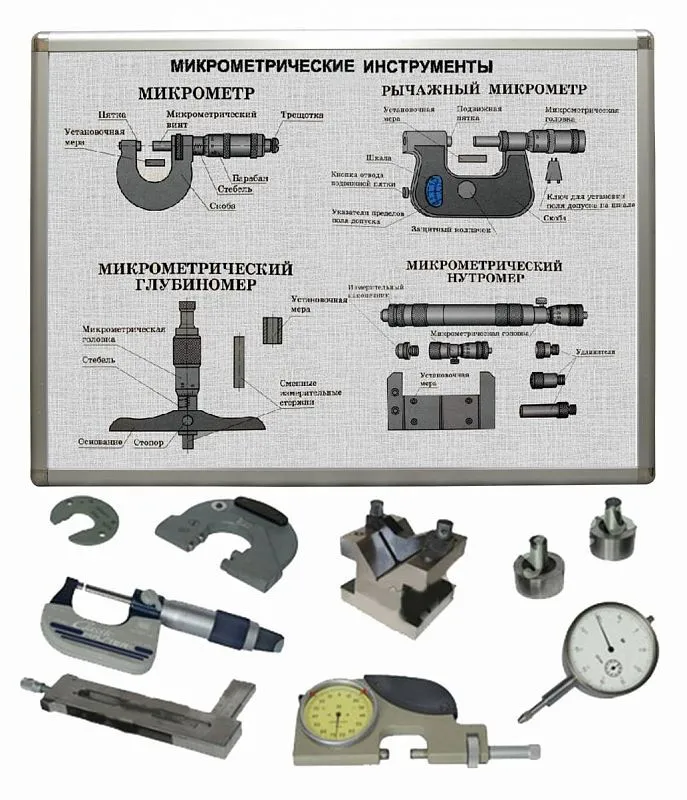

Плакат Микрометрические инструменты |
1 |
|
7 |
Плакат Поля допусков валов |
1 |
|
8 |
Плакат Поля допусков отверстий |
1 |
|
9 |
Плакат Посадки в системе вала |
1 |
|
10 |
Плакат Посадки в системе отверстия |
1 |
|
11 |
Плакат Резьба метрическая |
1 |
|
12 |
Плакат Типы KИM |
1 |
|
13 |
Плакат Шероховатость |
1 |
|
14 |
Плакат Шлицевые соединения |
1 |
|
15 |
Плакат Штангенинструменты |
1 |
|
16 |
Компакт-диск, учебный (На диске представлены методические указания, журнал лабораторных работ, примеры заполнения журнала лабораторных работ, справочный материал) |
1 |
|
17 |
Штангенциркуль ШЦ-I-150-0,05 (ГОСТ 166-89 (пределы измерения 0-150 мм, цена деления 0,05 мм) |
1 |
|
18 |
Микрометр гладкий (МК 25 ГОСТ 6507-90 (пределы измерения 0-25 мм, цена деления 0,01 мм) |
1 |
|
19 |
Микрометр рычажный (МР 0-25 ГОСТ 4381-87 (пределы измерения 0-25 мм, цена деления 0,001 мм) |
1 |
|
20 |
Скоба рычажная (СР 0-25 ГОСТ 7470-92 (пределы измерения 0-25 мм, цена деления 0,001 мм) |
1 |
|
21 |
Призма поверочная и разметочная (учебная) П1-2-0 (60х60х50 мм) ГОСТ 5641-66 (диаметр измеряемых валов 5-40 мм) |
1 |
|
22 |
Прибор для измерения биения в центрах ПБ-250 |
1 |
|
23 |
Набор КМД (сталь) №2 кл.2 (ГОСТ 9038-90) |
1 |
|
24 |
Набор проволочек для измерения резьбы |
1 |
|
25 |
Стойка универсальная для закрепления микрометров (15СТ-М ТУ 2-034-623-80 (диапазон толщин, зажимаемых в стойке 4-20 мм) |
1 |
|
26 |
Штатив Ш-II Н (ГОСТ 10197-70) |
1 |
|
27 |
Линейка синусная (учебная) 100х80 мм |
1 |
|
28 |
Набор образцов шероховатости (точение) Ra 0,8; Ra 1,6; Ra 3,2; Ra 6,3 |
1 |
|
29 |
Калибр-пробка гладкий ПР-НЕ (диаметр 10-24 мм) |
1 |
|
30 |
Калибр-пробка конусный |
1 |
|
31 |
Калибр-пробка резьбовой ПР (диаметр 10-24 мм) |
1 |
|
32 |
Калибр-скоба гладкий (скоба листовая) |
1 |
|
33 |
Калибр-скоба регулируемый (скоба регулируемая) |
1 |
|
34 |
Деталь типа «Вал» |
2 |
|
35 |
Деталь типа «Втулка» |
1 |
Базовые эксперименты (лабораторные работы)
1. Измерение размеров абсолютным методом.2. Измерение наружных поверхностей относительным методом.
3. Измерение радиального биения детали типа «вал» в центрах и на призме.
4. Измерение межосевого расстояния отверстий в детали типа «фланец» с помощью штангенциркуля.
5. Определение параметров шероховатости по профилограмме расчет и измерение гладкого предельного калибра-пробки.
6. Расчет и измерение гладкого предельного калибра-скобы.
7. Измерения среднего диаметра резьбы калибра-пробки методом трех проволочек.
8. Измерение наружного диаметра детали типа «вал» с помощью гладкого регулируемого калибра-скобы.
9. Измерение конусного калибра-пробки с помощью синусной линейки.
