Установка "Пространственная когерентность по схеме Юнга" (ФПВ-05-2-4)

Установка "Пространственная когерентность по схеме Юнга" (ФПВ-05-2-4)

Установка предназначена для изучения пространственной когерентности методом наблюдения интерференции по схеме Юнга. Установка позволяет исследовать интерференционную картину полученную по схеме Юнга и определить апертуру интерференции.

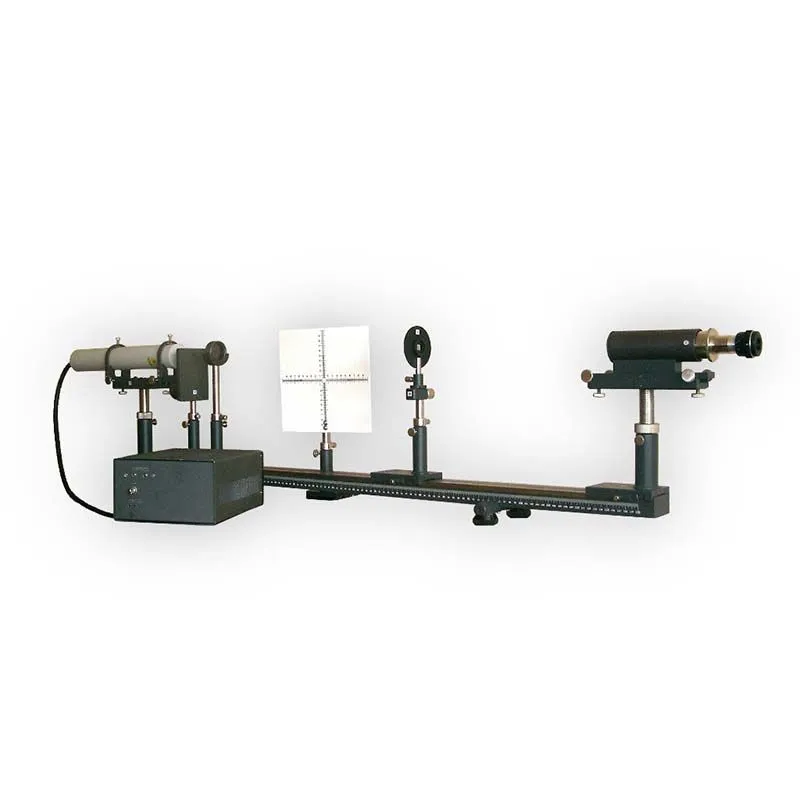

Установка состоит из лазера с источником питания, матового стекла, которое может вращаться с помощью двигателя, установленного вместе с фокусирующей линзой в корпусе, нейтрального светофильтра, двойных щелей, зрительной трубы и экрана с миллиметровой шкалой в виде креста, устанавливаемых в рейтерах на оптической скамье. На боковой поверхности скамьи нанесена миллиметровая шкала.

Матовое стекло применяется для получения "зернистой структуры" лазерного излучения, которое фокусируется с помощью короткофокусной линзы на поверхность стекла. Расстояние от линзы до стекла измеряется с помощью шкалы нанесенной на оправу линзы. Двигатель питается от источника питания.

Нейтральный светофильтр предназначен для ослабления излучения лазера.

Интерференционная картина наблюдается с помощью зрительной трубы. Для наблюдения зернистой структуры применяется экран.


Габариты: не более 1300х300х400 мм
Потребляемая мощность: не более 70 ВА
Длина оптической скамьи, мм, не менее: 1200
Общая масса, кг, не более: 17
Питание установки осуществляется от сети переменного тока: 220В 50Гц
Высота оптической оси, над опорной плоскостью скамьи, мм: 230
Цена деления линейки скамьи, мм: 1
Ширина раскрытия щели, мм: 40
Параметры двойных щелей, Ширина х Расстояние между центрами: 0,12х0,12 0,12х0,20
Фокусное расстояние линзы (справ.): 15
Длина волны лазерного излучения, мкм (справ.): 0,63
Диапазон наблюдения зрительной трубы, м: 20 : ∞
Перемещение окуляра, дптр.: ±5
*
*
Цена: по запросу
*
