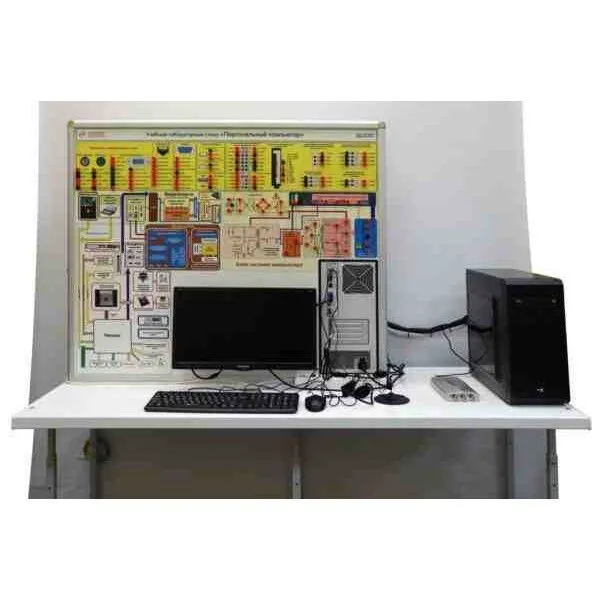

Установка "Персональный компьютер" ЭЛБ-020.006.02
Установка "Персональный компьютер" ЭЛБ-020.006.02 предназначена для изучения принципов работы персонального компьютера, его составных частей и обеспечивает полноценную работу в качестве рабочей станции (ПЭВМ), а также для имитирования и поиска неисправностей.
Исполнение стенда - настольное компьютерное.
| Габариты: | 1600х600х1600 мм |
| Электропитание: | от сети переменного тока напряжением 220 В, 50Гц. |
Конструктивно стенд состоит из металлической основы, покрытой металлопорошковой краской. Боковые, внешние панели, столешница выполнены из АБС пластика. Все схемы и надписи нанесены с помощью цветной УФК печати.
В состав стенда входит:
1. Блок изучения блока питания компьютера с контрольными точкам - для изучения выпрямителя, cтабилизатора выходных напряжений на +5V, +3,3 V, +12 V, - 12 V; блока ключей, блока силового трансформатора.
2. Блок изучения материнской платы компьютера с контрольными точками.
3. Блок изучения жесткого диска с контрольными точками.
4. Блок изучения видеокарты с контрольными точкам,который представляет собой схематичное изображение видеокарты с помощью цветной термопечати и с возможностью вывода сигналов блока видеокарты на экран монитора с моделированием неисправностей.
5. Блок разъемов подсоединения - для изучения разъемов VGA, SATA, USB, RJ-45, COMport, разъемов звуковой карты, разъемов для питания материнской платы, разъемов питания жесткого диска, разъемов подключения устройств ввода/вывода PS/2.
6. Блок внесения неисправностей.
Количество вводимых неисправностей:
- для блока питания – 7;
- для видеоподсистемы – 5;
- для устройства ввода данных – 4.
Характеристики ПЭВМ:
- жесткий диск объемом не менее 320 Gb;
- наличие интерфейса SATAII, SATAIII;
- наличие устройства чтения/записи CD/DVD;
- материнская плата: наличие типа поддерживаемой памяти DDR3 (DDR4) с поддержкой 2-канального режима;
- оперативная память стандарта DIMMDDR3 (DDR4), общий объем памяти не менее - 4 Gb;
- процессор – количество ядер не менее 2.
К стенду прилагаются:
1. Осциллограф – приставка
- полоса пропускания USB - 40 MHZ;
- 2 канала, дополнительный канал внешней синхронизации;
- частота выборки в реальном времени -100 Ms/s;
- емкость памяти- 10K;
- наличие режима самописца;
- возможность автоматических измерений;
- наличие автоматической установки оптимального режима развертки и синхронизации;
- наличие интерфейса USB (USB 2.0);
2. Методические рекомендации по проведению лабораторных работ.
3. Мультимедийная методика
