Установка "Определение момента инерции тела динамическим способом" ФМ-22

Установка "Определение момента инерции тела динамическим способом" ФМ-22

Установка предназначена для изучения законов динамики вращательного движения твердого тела. Установка позволяет определить момент инерции тела динамическим методом.

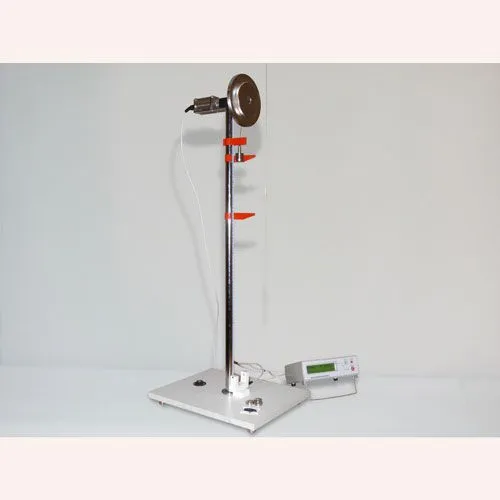

Установка состоит из массивного вала со шкивом закрепленного на оси узла подшипников. На шкиве прикреплена нить с наборным грузом. На другом конце оси узла расположен диск, который служит для фиксации вращательной системы электромагнитным тормозом. Узел подшипников и электромагнитный тормоз закреплены на кронштейне, установленном на верхнем конце стойки с миллиметровой шкалой. Стойка закреплена на основании. Также на основании установлен фотодатчик. Кроме того на стойке размещаются два визира, которые могут перемещаться по все длине стойки.

Электропитание фотодатчика и электромагнитного тормоза, а также отсчет и индикация времени производится с помощью блока электронного ФМ-1/1 (входит в состав установки).

Питание установки осуществляется от сети переменного тока: 220В, 50Гц
Потребляемая мощность, ВА, не более: 50
Общая масса наборного груза, г: 150±5%
Масса основного груза, г: 50±5%
Количество х Масса разновесов, г: 1x10±5%
2x20±5%
1x50±5%
Диаметр шкива, мм: 40±0,5
Максимальное перемещение наборного груза, мм, не менее: 700
Цена деления шкалы, мм: 1±0,5
Измерение интервалов времени осуществляется в диапазоне, с: 0,001...9,999
Габаритные размеры, мм, не более: 300х400х1000
Масса без блока электронного, кг, не более: 11
Материал исследуемого тела: cталь
Диаметр исследуемого тела , мм: 150±1
Диаметр отверстия исследуемого тела, мм: 20±1
Толщина исследуемого тела, мм: 11±0,5
*
*
Цена: по запросу
*
