Установка "Моделирование зрительной трубы" ФПВ-05-1-8

Установка "Моделирование зрительной трубы" ФПВ-05-1-8

Установка предназначена для изучения моделей зрительной трубы. Установка позволяет исследовать модели зрительных труб Кеплера, Галилея, а также сложную оптическую линзово-призменную систему.

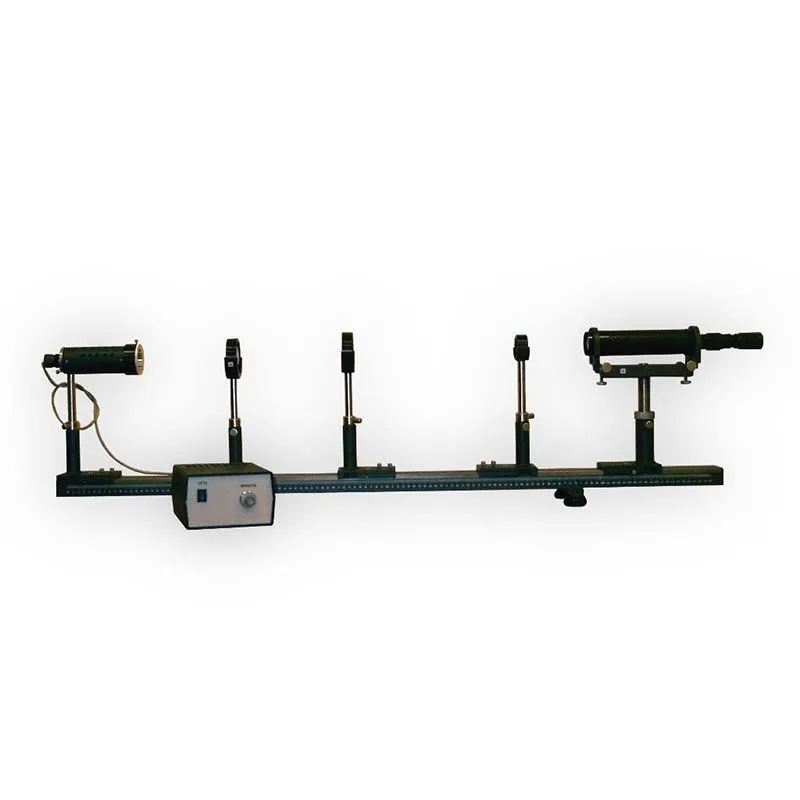

Установка состоит из источника белого света (осветитель) с регулируемым источником питания, сетки, собирательных и рассеивающих линз, зрительной трубы и экрана с миллиметровой шкалой в виде креста, устанавливаемых в рейтерах на оптической скамье.

На боковой поверхности скамьи нанесена миллиметровая шкала.

Предметом для построения изображения является сетка, которая устанавливается на осветителе.

Сложная оптическая линзово-призменная система зрительной трубы состоит из четырнадцати элементов. Оптические элементы имеют специальное многослойное просветление. Все это обеспечивает изображение высокого качества как в центре, так и по всему полю. Труба применяется при построении и юстировке оптических систем.


Габариты: не более 1300х300х400 мм
Потребляемая мощность: не более 35 ВА
Общая масса, кг, не более: 17
Питание установки осуществляется от сети переменного тока: 220В 50Гц
Длина оптической скамьи, мм не менее: 1200
Высота оптической оси, над опорной плоскостью скамьи, мм: 230
Цена деления линейки скамьи, мм: 1
Цена деления шкалы сетки , мм: 0,2
Световой диаметр объектива зрительной трубы, мм: 40
Диапазон наблюдения зрительной трубы, м: 20 : ∞
Перемещение окуляра, дптр.: ±5
*
*
Цена: по запросу
*
