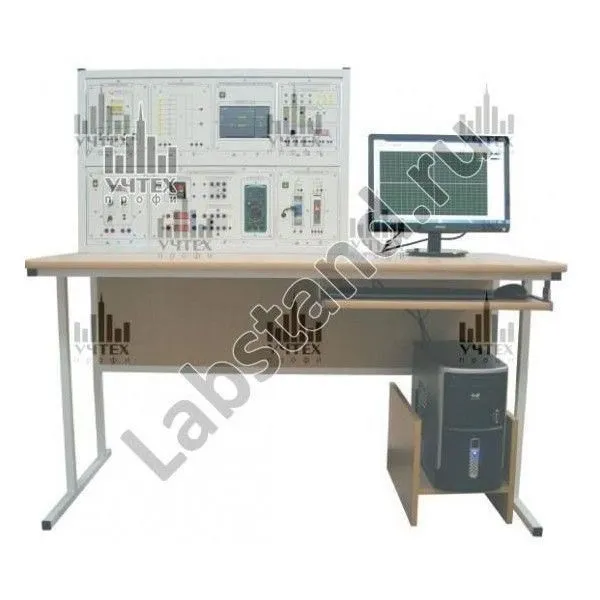

Установка "Контрольно-измерительные приборы и автоматика" КИПиА-СК
Установка "Контрольно-измерительные приборы и автоматика" КИПиА-СК предназначена для обучения студентов различных специальностей средних специальных и высших учебных заведений, изучающих дисциплины связанные с изучением средств сбора информации и программированием промышленных средств автоматизации.
| Габариты: | 1400х1350х650 мм |
| Масса: | не более 80 кг |
| Электропитание: | 220 В, 50 Гц |
| Потребляемая мощность: | не более 500 ВА |
Состав:
- Модули: питания; управления и индикации; ввода/вывода; датчиков технологической информации; нормирующих преобразователей сигналов; функционального генератора; программируемого логического контроллера.
- Комплект минимодулей.
- Персональный компьютер.
- Лабораторный стол.
- Программное обеспечение (компакт-диск).
- Комплект силовых кабелей и соединительных проводов.
- Техническое описание.
- Методические указания к проведению лабораторных работ.
Перечень лабораторных работ:
1. Изучение датчиков тока и напряжения:- статические характеристики измерительного шунта;
- статические характеристики измерительного трансформатора тока;
- статические характеристики интегрального датчика тока;
- статические характеристики делителя напряжения;
- статические характеристики интегрального датчика напряжения;
- передаточные характеристики трансформатора напряжения;
- экспериментальная градуировочная характеристика термопары;
- экспериментальные характеристики платинового терморезистора;
- экспериментальные характеристики полупроводникового терморезистора;
- экспериментальные характеристики интегрального датчика температуры;
- экспериментальные характеристики инфракрасного пирометра;
- экспериментальные характеристики аналогового датчика Холла;
- экспериментальные характеристики аналогового магниторезистора;
- дискретного датчика Холла;
- дискретного магниторезистора;
- герконового датчика;
5. Изучение принципов работы нормирующих преобразователей
- параметрирование;
- интеграция в в систему управления на базе ПЛК или ПК.
- решение задач цикловой логики;
- основы работы с аналоговыми сигналами;
7. Исследование методов программирования SCADA-систем в среде пакета Trace Mode.
