Установка "Кондиционер" ЭЛБ-010.005.02 применяется для использования в качестве учебного оборудования при изучении бытового климатического оборудования, его устройства и функционирования, в средних специальных и высших учебных заведениях.

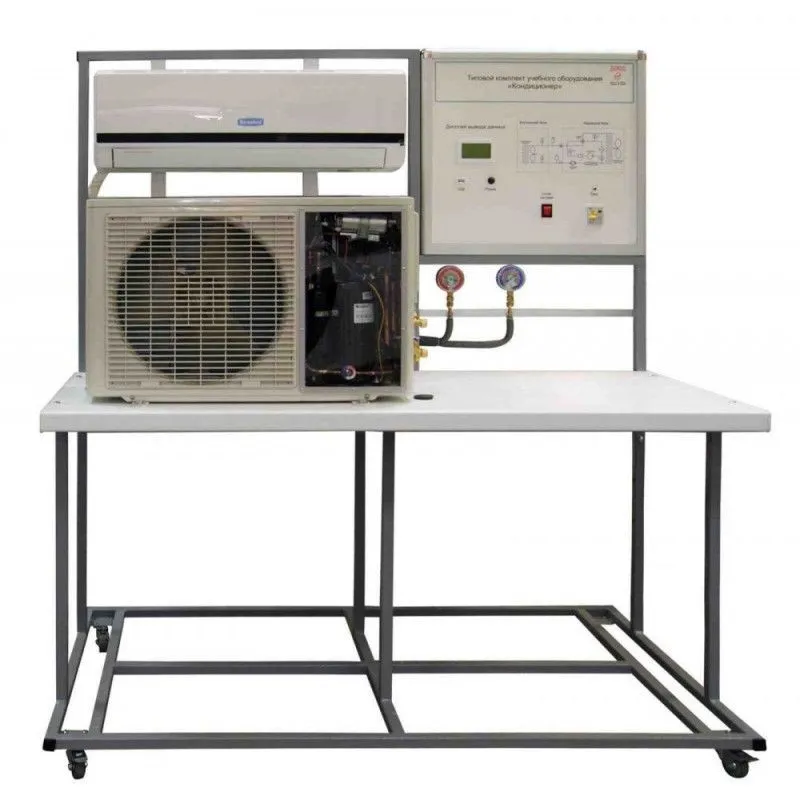

Установка представляет собой рамное основание, выполненное из стального профиля. Рамное основание покрыто порошковой краской. Рамное основание имеет поворотные колесные опоры с тормозами. На рамном основании имеется установка охлаждения воздуха.

Исполнение стендовое, ручная версия.


Стенд представляет собой рамное основание, выполненное из стального профиля. Рамное основание покрыто порошковой краской. Рамное основание имеет поворотные колесные опоры с тормозами. На рамном основании имеется установка охлаждения воздуха.
На рамном основании в вертикальной стойке размещены основные узлы бытовой сплит-системы наружный блок и внутренний блок, а также вспомогательные устройства и приборы (манометры, смотровое стекло, амперметр, вольтметр, счетчик электроэнергии, дисплей измерительной системы, пуско-регулирующая аппаратура).

Стойка выполнена в формате моноблока из алюминиевого профиля с панелями из АБС пластика.
Панели имеют светло серый цвет и текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.

На стойке расположен внутренний блок бытовой сплит-системы. Для изучения параметров работы на трубопроводе хладагента внутри блока установлены датчики температуры.
На столешнице установлен наружный блок бытовой сплит-системы. Для изучения внутреннего устройства блок имеет прозрачные вставки.

Стенд оснащен датчиками температуры, установленными в различных точках трубопровода для циркуляции хладагента.
Для проведения лабораторных работ стенд укомплектован измерительной системой. Все электронные датчики, установленные на стенде, подключены к измерительной системе.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины температуры, электрической мощности, количества потребленной электроэнергии, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее, в данный момент, используется кнопка «Режим».
Измерительная система представляет собой распределенную микропроцессорную систему.
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключаются в слоты SL-62 базовой платформы с помощью внешних контактов в количестве 62 шт.
Субмодули связаны по интерфейсу RS485.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод; тактовая частота I2С 100 кГц.

Габариты: 1400х800х1600 мм (ДхШхВ)
Масса: 100 кг
Электропитание: от однофазной трехпроводной сети электропитания с нулевым рабочим и защитным проводниками (1P+N+PE), 220 В, 50 Гц
Потребляемая мощность: 2000 Вт
Исполнение: стендовое
Версия: ручная
*
*
Цена: по запросу
*
