Установка "Катушки Гельмгольца" ФДЭ-022М

Установка "Катушки Гельмгольца" ФДЭ-022М

Установка предназначена для проведения демонстраций на лекциях по курсу "Физика", раздел "Электричество и магнетизм" и позволяет получать постоянные и переменные магнитные поля разной величины и направления.

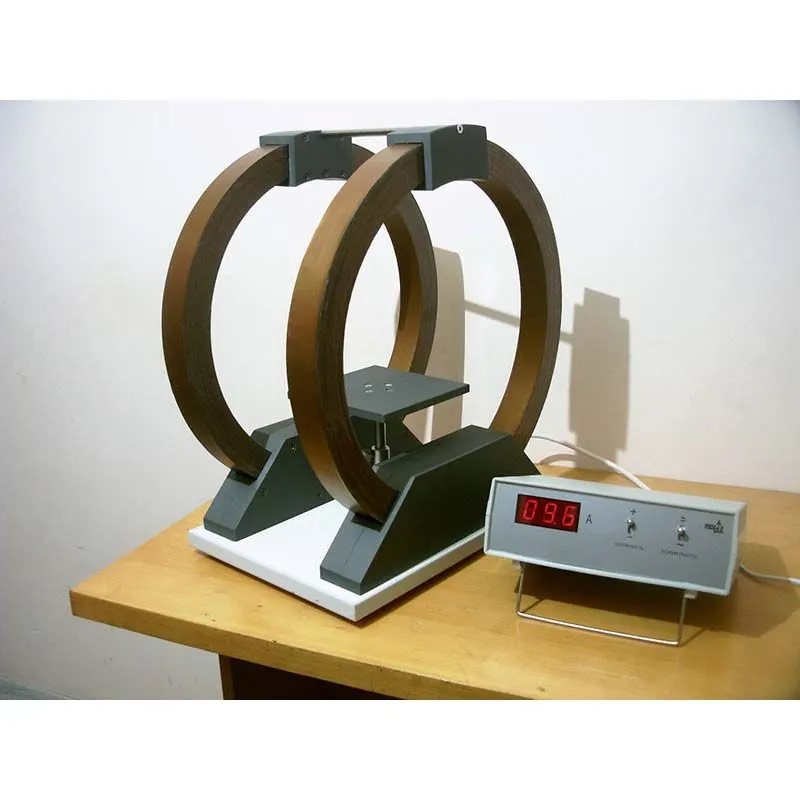

Установка состоит из двух плоских одинаковых катушек расположенных параллельно друг другу так, что оси их совпадают. Считается, что по середине между катушками в близи оси симметрии магнитное поле создаваемое катушками является однородным с достаточной степенью точности. Между катушками находится подъемный столик для размещения демонстрационных элементов.

Катушки подключаются к блоку управления, на котором находятся переключатель режима работы (постоянный ток – переменный ток), переключатель полярности тока и индикатор, показывающий величину тока протекающего через катушки.

Катушки Гельмгольца могут использоваться в следующих демонстрациях:

  • действие магнитного поля на проводник с током
  • контур с током в однородном магнитном поле
  • контур с током в неоднородном магнитном поле
  • явление электромагнитной индукции
  • модель атома в магнитном поле
Габариты: не более 460х290х550 мм
Масса: не более 35 кг
Электропитание: от сети переменного тока
Напряжение: 220 В
Частота: 50 Гц
Потребляемая мощность, ВА, не более: 300
Диаметр катушек наружный, мм, не более: 470
Диаметр катушек внутренний, мм, не менее: 360
Сечение провода обмотки катушек, мм 2: 4
Количество витков в катушке: 630
Расстояние между катушками, мм, не менее: 180
Индукция, создаваемого постоянного магнитного поля в центре системы, мТл, не менее: 6
*
*
Цена: по запросу
*
