Установка "Индуктивность соленоидов"
Назначение
- Выявление закономерностей протекания тока в цепи, содержащей последовательно соединенные соленоид и резистор при подключении и после отключения соленоида от источника постоянного тока и оценка индуктивности соленоида на основе полученных данных;
- Измерение соотношений амплитуд и сдвигов фаз на соленоиде и резисторе при протекании по ним синусоидального тока;
- Измерение значений индуктивности двух разных соленоидов различными способами, сравнение измеренных величин индуктивности соленоидов с расчетными.
Устройство

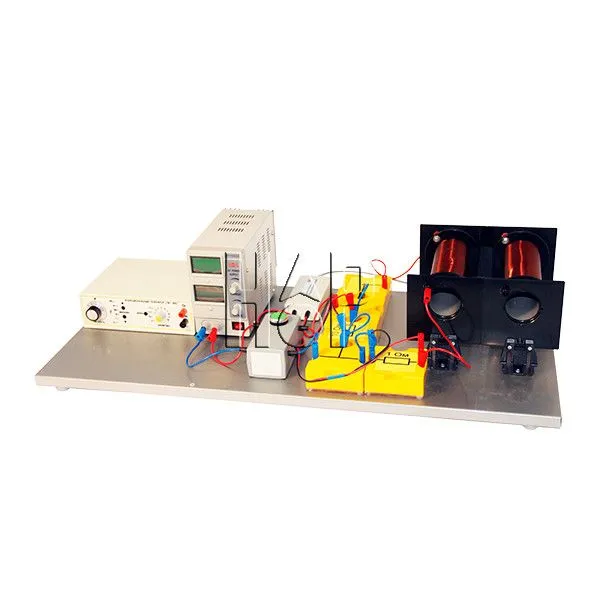

Лабораторная установка состоит из настольного металлического стенда, на котором собирается изучаемая электрическая цепь, осциллографического датчика напряжения, источников питания и элементов электрической цепи. Элементы электрической цепи смонтированы в специальных боксах, на лицевой стороне которых находится обозначение элемента. Источник постоянного тока подключается к содержащей соленоид электрической цепи через кнопочный выключатель. Регистрация данных осуществляется с помощью осциллографического датчика напряжения, который фиксирует напряжение на двух выбранных элементах электрической цепи.
Описание
Решение измерительных задач, поставленных в лабораторной работе, обеспечивается тремя компьютерными сценариями получения и обработки данных. Для нахождения характерного времени нарастания или спада тока в цепи, определяемого величиной индуктивности, экспериментальные кривые аппроксимируются экспоненциальными зависимостями.
В цепи переменного тока индуктивность определяется на основе углового коэффициента прямой, аппроксимирующей зависимость UL / UR = F(ω). Данные для ее построения снимаются с экрана и вносятся в таблицу с помощью аппарата вертикальные (временные характеристики) и горизонтальных (амплитуда синусоиды) маркеров.
| Габариты: | 370х680х200мм |
