Установка "Гироскоп" ФМ-18

Установка "Гироскоп" ФМ-18

Установка предназначена для изучения гироскопического эффекта. Установка позволяет определить момент инерции маховика гироскопа, а также получить зависимость угловой скорости прецессии гироскопа от угловой скорости вращения маховика гироскопа и момента сил, приложенного к горизонтальной оси гироскопа.

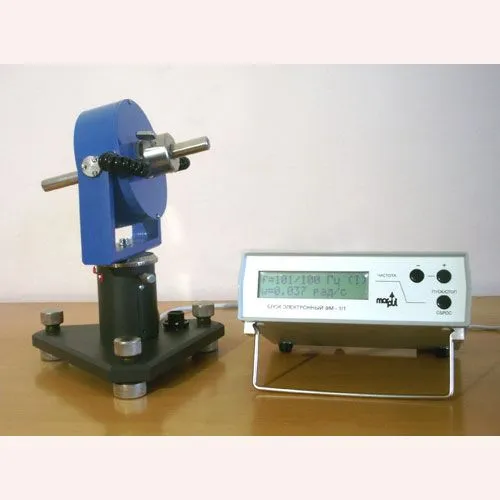

Установка состоит из электродвигателя с встроенным датчиком вращения, ротором которого является массивный маховик, помещенным в корпус. На корпусе закреплены стрежни (на оси вращения маховика), предназначенные для установки противовесов. Электродвигатель установлен на вилке, таким образом что может вращаться вокруг горизонтальной оси. Вилка установлена на вертикальном валу, и может вращаться вокруг вертикальной оси. Кроме того на валу закреплен лимб с угловой шкалой. Вал установлен в корпусе с системой подшипников, токосъемником и фотодатчиком, предназначенном для измерения скорости вращения вала. Корпус закреплен на основании с регулировочными ножками.

Электропитание двигателя, а также измерение и индикация скорости вращения маховика, и скорости прецессии осуществляется с помощью блока электронного (входит в состав установки).

Питание установки осуществляется от сети переменного тока: 220В, 50Гц
Потребляемая мощность, ВА, не более: 50
Масса, кг, не более: 7
Габаритные размеры, мм, не более: 250х210х320
Диапазон установки частоты вращения маховика, Гц, не более: 20...110
Цена единицы наименьшего разряда при измерении частоты вращения маховика гироскопа, Гц: 1
Масса противовеса с фиксирующим винтом, г, не более: 200±10
Цена деления шкалы отсчета угла прецессии, град: 5
Диапазон измерения скорости прецессии, рад/с: 0,001...9,999
*
*
Цена: по запросу
*
