Установка "Фокусное расстояние и положение главных точек сложного объектива" (ФПВ-05-1-7)

Установка "Фокусное расстояние и положение главных точек сложного объектива" (ФПВ-05-1-7)

Установка предназначена для изучения методов определения фокусного расстояния и главных точек сложной оптической системы.

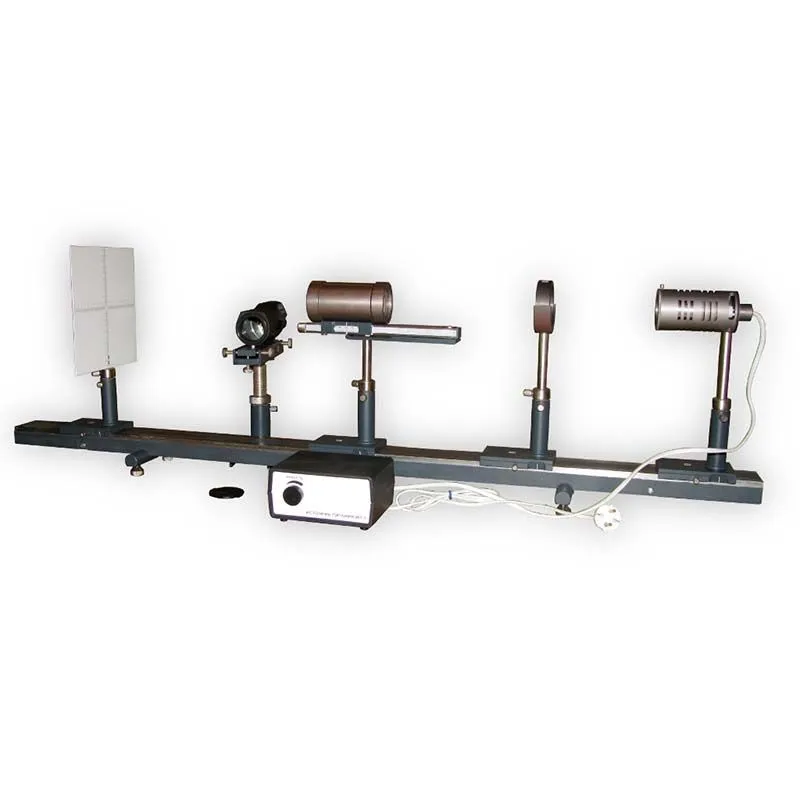

Установка состоит из источника белого света (осветитель) с регулируемым источником питания, сетки, собирательной линзы, модели объектива, зрительной трубы и экрана с миллиметровой шкалой в виде креста, устанавливаемых в рейтерах на оптической скамье.



На боковой поверхности скамьи нанесена миллиметровая шкала.

Предметом для построения изображения является сетка, которая устанавливается на осветителе.

Модель объектива предназначена для моделирования телеобъектива и представляет собой направляющую с закрепленной оптической системой линз, которая может перемещаться при по­мощи винта. Направляющая закреплена на кронштейне и может поворачиваться на небольшой угол. На передней и задней сторонах направляющей нанесена шкала предназначенная для отсчета расстояния от линзы до оси поворота.

Сложная оптическая линзово-призменная система зрительной трубы состоит из четырнадцати элементов. Оптические элементы имеют специальное многослойное просветление. Все это обеспечивает изображение высокого качества как в центре, так и по всему полю. Труба применяется при построении и юстировке оптических систем.

Габариты: не более 1300х300х400 мм
Потребляемая мощность: не более 35 ВА
Общая масса, кг, не более: 17
Питание установки осуществляется от сети переменного тока: 220В 50Гц
Длина оптической скамьи, мм не менее: 1200
Высота оптической оси, над опорной плоскостью скамьи, мм: 230
Цена деления линейки скамьи, мм: 1
Цена деления шкалы сетки , мм: 0,2
Расстояние между передней и задней линзами объектива, мм: 104
Угол поворота кронштейна с линзами град., не менее: 5
*
*
Цена: по запросу
*
