Установка "Дифракция света от одной и двух щелей (с газовым лазером)" (ФПВ-05-3-3)

Установка "Дифракция света от одной и двух щелей (с газовым лазером)" (ФПВ-05-3-3)

Установка предназначена для исследования явление дифракции на одной щели и на двойной щели. Установка позволяет определить параметры щелей, а именно ширину щелей и расстояние между их центрами.

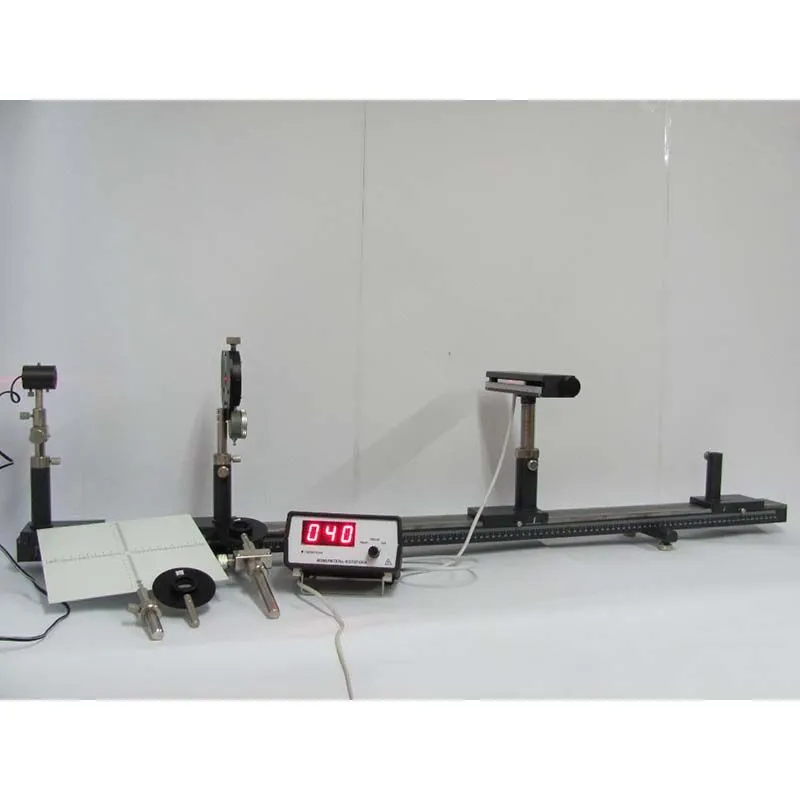

Установка состоит из лазера с источником питания, двойных щелей, щели с изменяемой шириной, фоторезистора, который может перемещаться вдоль дифракционной картины с возможностью измерения интенсивности максимумов, измерителя фототока и экрана с миллиметровой шкалой в виде креста, устанавливаемых в рейтерах на оптической скамье. На боковой поверхности скамьи нанесена миллиметровая шкала.


Габариты: не более 1300х300х400 мм
Потребляемая мощность: не более 70 ВА
Длина оптической скамьи, мм, не менее: 1200
Общая масса, кг, не более: 18
Питание установки осуществляется от сети переменного тока: 220В 50Гц
Высота оптической оси, над опорной плоскостью скамьи, мм: 230
Цена деления линейки скамьи, мм: 1
Ширина раскрытия щели, мм: 0-4
Расстояние от плоскости щели до оси стойки, мм: 9
Напряжение прикладываемое к фоторезистору, В, не более: 5±0,5
Диапазоны измерения фототока, не хуже: 0,01..9,99 мА
1...999 мкА
0,1...99,9 мкА
Погрешность измерения тока, %. не более: 5 ± 2 единицы младшего разряда
Длина волны лазерного излучения, мкм (справ.): 0,63
Параметры двойных щелей, Ширина х Расстояние между центрами: 0,12х0,02
0,12х0,04
*
*
Цена: по запросу
*
