Установка "Дифракционная решетка (с гониометром)" (ФПВ-05-3-5)

Установка "Дифракционная решетка (с гониометром)" (ФПВ-05-3-5)

Установка предназначена для изучения дифракционной решетки и ознакомления принципов работы гониометра. Установка позволяет определить параметры дифракционной решетки и углы дифракции спектральных линий ртути.

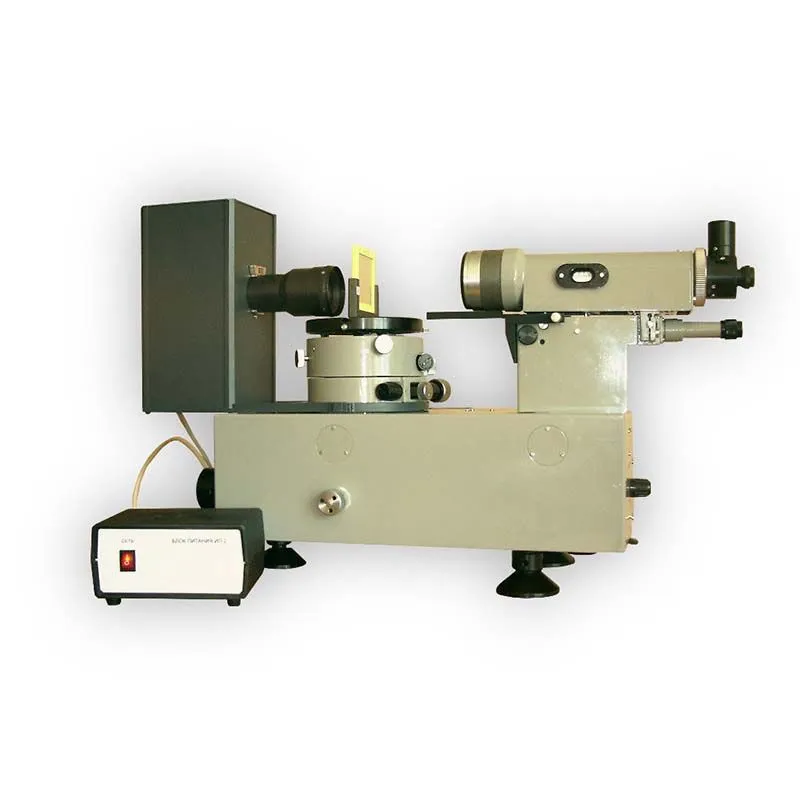

Установка состоит из гониометра Г-5М, осветителя с источником питания (ртутной лампы), прозрачной дифракционной решетки, и щелей.

Гониометр - оптический контрольно-измерительный прибор лабораторного типа, позволяющий производить измерения углов между плоскими полированными гранями твердых тел, а также пирамидальность призм. Гониометр состоит из автоколлиматора, осевой системы, предметного столика и отсчетной системы. Для измерения призм имеется набор колец, позволяющим изменять высоту столика таким образом, чтобы призма находилась на оси объектива.


Потребляемая мощность: не более 100 ВА
Габариты: не более 900х260х450 мм
Общая масса, кг, не более: 32
Питание установки осуществляется от сети переменного тока: 220В 50Гц
Увеличение зрительной трубы гониометра, крат: 40
Фокусное расстояние зрительной трубы гониометра, мм: 400
Фокусное расстояние коллиматора гониометра, мм: 93
Световой диаметр коллиматора гониометра , мм: 36
Световой диаметр зрительной трубы гониометра, мм: 50
Цена деления оптического микрометра, уг. с: 3
Период дифракционной решетки, мм-1: 200
Ширина щелей, мм: 0,03 0,05
*
Цена: по запросу
*
