Установка "Дифракцич света от одной щели (с газовым лазером)" (ФПВ-05-3-1)
Установка предназначена для исследования явление дифракции на одной щели. Установка позволяет определить ширину щели.

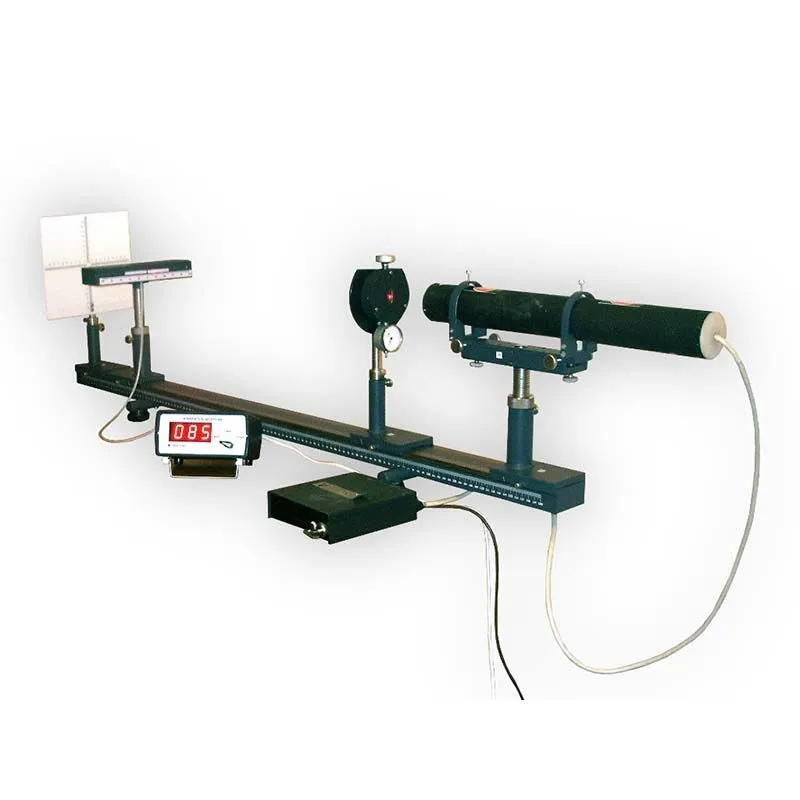

Установка состоит из лазера с источником питания, щели с изменяемой шириной, фоторезистора, который может перемещаться вдоль дифракционной картины с возможностью измерения интенсивности максимумов, измерителя фототока и экрана с миллиметровой шкалой в виде креста, устанавливаемых в рейтерах на оптической скамье. На боковой поверхности скамьи нанесена миллиметровая шкала.
| Потребляемая мощность: | не более 70 ВА |
| Габариты: | не более 1300х300х400 мм |
| Общая масса, кг, не более: | 18 |
| Питание установки осуществляется от сети переменного тока: | 220В 50Гц |
| Длина оптической скамьи, мм не менее: | 1200 |
| Высота оптической оси, над опорной плоскостью скамьи, мм: | 230 |
| Цена деления линейки скамьи, мм: | 1 |
| Ширина раскрытия щели, мм: | 0-4 |
| Расстояние от плоскости щели до оси стойки, мм: | 9 |
| Напряжение прикладываемое к фоторезистору, В, не более: | 5±0,5 |
| Диапазоны измерения фототока, не хуже: | 0,01..9,99 мА 1...999 мкА 0,1...99,9 мкА |
| Погрешность измерения тока, %. не более: | 5±2 ед. мл. разряда |
| Длина волны лазерного излучения, мкм (справ.): | 0,63 |
