Устаноовка "Гидроэлектроэнергетика" УП5199

Устаноовка "Гидроэлектроэнергетика" УП5199

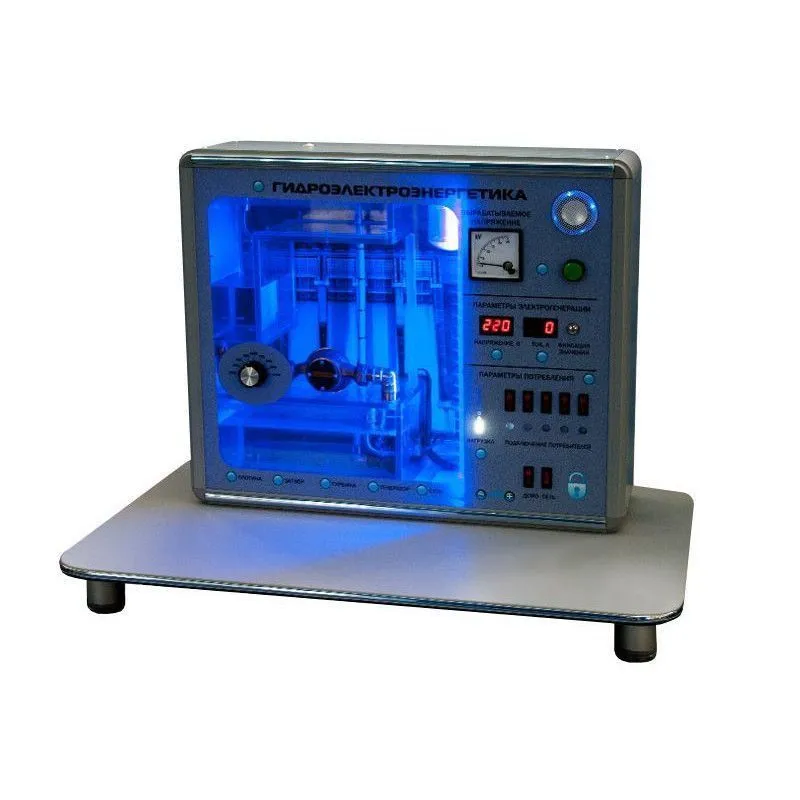

Установка "Гидроэлектроэнергетика" представляет собой реалистичную функционирующую модель системы выработки электроэнергии движущимся потоком воды и наглядно демонстрирует принципы работы гидроэлектростанции. Обучающийся может самостоятельно менять скорость и объем протекающий через канал жидкости, исследовать процессы выработки электроэнергии в зависимости от давления водяного столба, объема протекающей жидкости, прослушивать голосовое сопровождение "Виртуального учителя", проводить измерения вырабатываемого напряжения и исследовать процессы потребления электроэнергии. Установка снабжена системой, моделирующей потребление электроэнергии, а также электронным блоком регистрации и индикации электрических процессов. Передняя панель наполовину сделана из прозрачного пластика. Вторая половина передней панели непрозрачна и содержит органы управления установкой, электрическими цепями и индикации.

Взаимодействие обучающегося со стендом осуществляется с помощью интегрированных высокочувствительных датчиков.

Проведение лабораторно-практических занятий по изучению возобновляемых источников энергии. Комплект наглядно демонстрирует принцип работы гидроэлектростанции.



Артикул УП5199
Габариты: не более 600 х 400 х 700 мм
Масса: не более 12 кг
Электропитание: 220 В., 50 Гц
Потребляемая мощность: не более 150 Вт

Базовая комплектация:

Комплект учебно-лабораторного оборудования "Гидроэлектроэнергетика"

1

Гибкий шланг для слива воды

1

Воронка для налива воды

1

Электронная карта включения стенда

2

Сетевой шнур

1

Комплект поставки:

  1. Комплект учебно-лабораторного оборудования "Гидроэлектроэнергетика".
  2. Гибкий шланг для слива воды.
  3. Воронка для налива воды.
  4. Электронная карта включения стенда (2 шт.)
  5. Сетевой шнур.
  6. Комплект преподавателя.
  7. Паспорт изделия.
  8. Руководство по эксплуатации.
  9. Методические указания по выполнению лабораторных работ.

Состав (основного изделия):

  • Емкости для воды и система трубопроводов, обеспечивающие циркуляцию воды в установке.
  • Модель лопастного гидрогенератора с интегрированным генератором импульсов.
  • Механическая система управления водяным потоком с помощью четверть поворотного крана.
  • Автоматизированная система обратной перекачки воды.
  • Эмуляция блока выработки электроэнергии гидрогенератором.
  • Эмуляция блока контроля заряда аккумулятора.
  • Эмуляция блока потребителей нагрузки.
  • Блок управления установкой и индикации параметров.
  • Мультимедийная система "Виртуальный учитель".
  • Мультимедийный динамик.
  • Система автоматического распознавания "ученик/учитель".

Учебно-методическое пособие по проведению лабораторных работ:

  1. Измерение вырабатываемой энергии в зависимости от высоты водяного столба.
  2. Измерение вырабатываемой энергии в зависимости от объема протекающего потока.
  3. Влияние величины подключаемой нагрузки на уровень механической нагрузки на турбину.

Комплект учебно-лабораторного оборудования "Гидроэлектроэнергетика"

*
*
Цена: по запросу
*
